Оптические барьеры

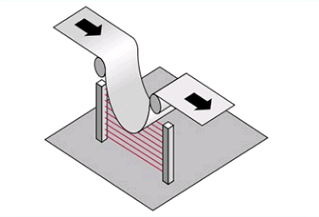

Оптический барьерный датчик предназначен для обнаружения объектов попадающих в зону действия датчика между передатчиком и приемником.Принцип действия и устройство фотобарьера: комплект состоит из двух составляющих в разных корпусах: приемника и излучателя. Излучатель генерирует поток излучений направленных на приемник. Так образуется стена из инфрокрасного излучения. Цель этих фотобарьеров обеспечить безопасность рабочего места. Если в эту зону попадает какой-либо объект, происходит прерывание луча или лучей, фотобарьер срабатывает и падает сигнал контроллеру. Фотобарьеры бывают разной ширины 6 м и 16 м, разной высоты от 120 мм до 1600мм, также разное расстояние между лучами 10мм, 20 мм, 40 мм.
Описание ВБО-Э
Многолучевые оптические защитные барьеры серии ВБО-Э относятся к оптическим датчикам типа «Т». Комплект ВБО-Э состоит из многолучевого источника инфракрасного излучателя и отдельного приемника.
Расположенные в ряд с шагом 10 мм или 20 мм светодиоды излучателя и соответствующие фотодиоды приемника формируют параллельные лучи, находящиеся в одной плоскости.
Высота контролируемой плоскости определяется типоразмером защитного барьера. Выпускаются оптические барьеры высотой от 200 мм до 1 метра.
Ширина контролируемой плоскости определяется разнесением излучателя и приемника(максимально до 16 м).
При попадании через контролируемую плоскость какого-либо объекта воздействия
(например, руки человека) происходит срабатывание коммутационного элемента приемника защитного барьера и отключение (или блокировка) установки. Устройство управления барьером исключает срабатывание выходного коммутационного элемента при случайном кратковременном (менее 10 мсек) пересечении лучей.
Описание ДПО-Э
Комплект ДПО-Э20 состоит из многолучевого источника инфракрасного излучения и приемника.
Лучи располагаются в одной плоскости с шагом 20 мм.
Высота контролируемой плоскости определяется типоразмером оптической линейки (1 м), а ширина – разнесением излучателя и приемника (максимально до 8 м).
При пересечении контролируемым объектом плоскости лучей на выходе линейки ДПО-Э20 выдается аналоговый сигнал, пропорциональный количеству лучей линейки, перекрытых контролируемым объектом.
Оптический защитный барьер ВБО-Э может применяться:
- в системах контроля доступа;
- в качестве дополнительного средства защиты персонала при работе на травмаопасном оборудовании.
- наиболее широкое применение он находит в прессовом оборудовании для решения задач техники безопасности.
- в различных системах автоматизированного контроля и управления технологическими процессами, в частности, для контроля положения (или прохождения) труб малого диаметра на рольгангах прокатного оборудования при значительных колебаниях положения трубы по высоте (отскоки и др.).
