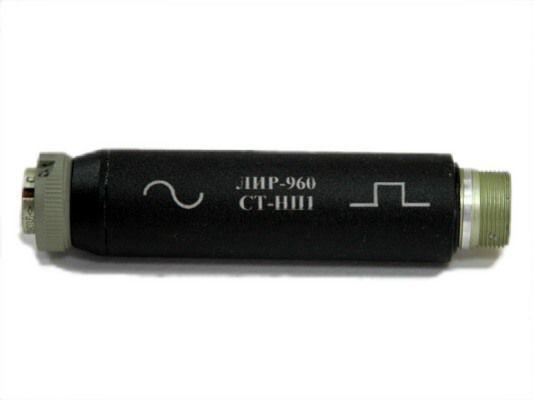

Адаптеры, интерфейс-модули ЛИР-960

Преобразователь сигналов нормирующий.
Применяется при согласовании сигналов датчиков (инкрементальных энкодеров) и приемных устройств (блоков цифровой индикации).
Поддерживает преобразования:
СН - ПИ;
СТ - ПИ;
СТ - СН;

Входной сигнал - СН (~1 В) либо СТ (~ 11 мкА).
Выходной сигнал - ПИ (прямоугольный импульсный) либо СН (~1 В).

Текущий статус:    Серийный выпуск



Код заказа



ЛИР-960-XX1-XX2-XX3-XX4

Тип входного сигнала	XX1	СН (~1 В) СТ (~ 11 мкА)
Тип выходного сигнала	XX2	ПИ СН (~1 В)
Коэффициент интерполяции	XX3	Для сигнала СН и СТ не указывается 1; 2; 5; 10; 25; 50
Напряжение питания	XX4	05 - +5В 12 - +12В для ПИ при К = 1, 2, 5, 10 24 - +24В только для ПИ при К = 1

Пример заказа:

ЛИР-960-СН-ПИ-10-05

ЛИР-960, входной сигнал синусный по напряжению, выходной сигнал прямоугольный импульсный, коэффициент интерполяции 10, напряжение питания 5В.

ЛИР-960-СТ-СН-05

ЛИР-960, входной сигнал синусный по току, выходной сигнал синусный по напряжению, , напряжение питания 5В.



Характеристики

Степень защиты от внешних воздействий	IP65
Температура эксплуатации	от 0 до +70°С
Напряжение питания	+5 В
Ток потребления	50 мА
