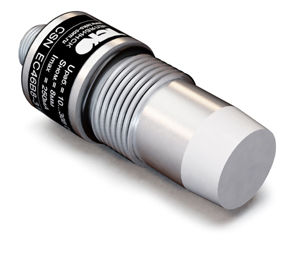

Взрывозащищенный датчик CSNp EC46S8-8-N-LS4
Датчики емкостные особовзрывобезопасные предназначены для преобразования бесконтактного воздействия объекта в электрический сигнал для управления исполнительным устройством.
Датчики предназначены для установки и эксплуатации в обычных условиях и в местах, где смеси с воздухом горючих газов, паров или пыли способны взрываться при наличии источника поджигания.
Датчики относятся к особовзрывобезопасному электрооборудованию, имеют маркировку взрывозащиты 0ExiaIICT6, должны подключаться к сертифицированной электрической цепи уровня «ia» группы IIC и могут применяться во взрывоопасных зонах в соответствии с требованиями главы 7.3 «Правил устройства электроустановок» и ГОСТ Р 51330.13-99 «Электрооборудование взрывозащищенное. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок)».
Характеристики
| Тип датчика | Ёмкостный |
| Размер корпуса, мм | G3/4х82 |
| Номинальный зазор, мм | 8 мм |
| Рабочий зазор, мм | 0...6,4 мм |
| Способ установки в металл | Невстраиваемый |
| Материал корпуса | Сталь 12Х18Н10Т |
| Диапазон рабочих напряжений, Uраб. | 7,7...8,7 В |
| Номинальное напряжение питания, Uном. | 8,2 В |
| Выходной ток с демпфированным генератором | >=2,2мА |
| Выходной ток с недемпфированным генератором | <=1,0 ма |
| Входное сопротивление согласующего усилителя | 500...1000 Ом |
| Номинальное входное спротивление согласующего усилителя | 1000 Ом |
| Добавочное сопротивление между выключателем и усилителем | 0...50 Ом |
| Выходная функция | размыкающий контакт |
| Пульсация питающих напряжений | <=10% |
| Гистерезис | <=15% |
| Частота переключения, Fmax | 50 Гц |
| Диапазон рабочих температур | -25ºС...+75ºС |
| Выходной ток на включение | >=1,8 мА |
| Выходной ток на отключение | <=1,5 ма |
| Выходной ток с полностью недемпфированным генератором | 0,1...1,0 мА |
| Выходной ток с полностью демпфированным генератором | 2,2...6,0 мА |
| Присоединение / Подключение | Соединитель CS S19-2; CS S20-2 |
| Максимальное давление | 0,15 МПа |
| Степень защиты по ГОСТ 14254-96 | со стороны чувствительной поверхности IP68; остальное IP65 |
