Взрывозащищенный датчик ISB A11B-1,5-N

Взрывозащищенный датчик ISB A11B-1,5-N

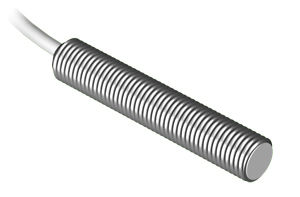

Взрывозащищенный (взрывобезопасный) датчик ISB A11B-1,5-N
Габаритный чертеж ISB A11B-1,5-N
Схема подключения ISB A11B-1,5-N
Артикул: Те ISB A11B-1,5-N
Датчик индуктивный бесконтактный особовзрывобезопасный ISB A11B-1,5-N предназначен: - для преобразования бесконтактного воздействия объекта в электрический сигнал для управления исполнительным устройством; - для применения в качестве элементов автоматизированных систем управления технологическими процессами; Датчик относится к особовзрывобезопасному электрооборудованию, имеет маркировку взрывозащиты PO Ex ia ma I Ma / 0Ex ia ma IIC T6 Ga, должен подключаться к сертифицированной электрической цепи уровня “ia” для взрывоопасных смесей категории I согласно ГОСТ Р 52350.11-2005 или группы IIC и может применяться во взрывоопасных зонах в соответствии с требованиями главы 7.3 “Правил устройства электроустановок” и ГОСТ Р 51330.13-99 “Электрооборудование взрывозащищенное. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок)”. Сертификат соответствия № РОСС RU. МН04.В01226 от 17.08.12; Разрешение Гостехнадзора России №РРС 00-049207 от 19.10.12.
Складські залишки: Под заказ
885,28 грн. (цена без НДС)
К сравнению В избранное

Категории: ТЕКО, Особовибухобезпечне обладнання, Индуктивные особовзрывобезопасные выключатели NAMUR, Металлический цилиндр с резьбой, М08

Теги: бесконтактный выключатель, Теко, Датчик, 5-N, Взрывозащищенный датчик ISB A11B-1

Обзор

Датчик индуктивный бесконтактный особовзрывобезопасный ISB A11B-1,5-N предназначен:
- для преобразования бесконтактного воздействия объекта в электрический сигнал для управления исполнительным устройством;
- для применения в качестве элементов автоматизированных систем управления технологическими процессами;

Датчик относится к особовзрывобезопасному электрооборудованию, имеет маркировку взрывозащиты PO Ex ia ma I Ma / 0Ex ia ma IIC T6 Ga, должен подключаться к сертифицированной электрической цепи уровня “ia” для взрывоопасных смесей категории I согласно ГОСТ Р 52350.11-2005 или группы IIC и может применяться во взрывоопасных зонах в соответствии с требованиями главы 7.3 “Правил устройства электроустановок” и ГОСТ Р 51330.13-99 “Электрооборудование взрывозащищенное. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок)”.

Характеристики

Тип датчика Индуктивный
Размер корпуса, мм M8x1x50
Номинальный зазор, мм 1,5 мм
Рабочий зазор, мм 0...1,2 мм
Способ установки в металл Встраиваемый
Материал корпуса Д16Т
Диапазон рабочих напряжений, Uраб. 7,7...9 В DC
Номинальное напряжение питания, Uном. 8,2 В DC
Выходной ток с демпфированным генератором 0,1...1,0 мА
Выходной ток с недемпфированным генератором 2,2...6,0 мА
Входное сопротивление согласующего усилителя 500...1000 Ом
Номинальное входное спротивление согласующего усилителя 1000 Ом
Добавочное сопротивление между выключателем и усилителем 0...50 Ом
Выходная функция размыкающий контакт
Пульсация питающих напряжений <=10%
Гистерезис <=15%
Частота переключения, Fmax 1500 Гц
Собственная емкость выключателя <=30 нф
Диапазон рабочих температур -25°С...+75°С
Выходной ток на включение >=1,8 мА
Выходной ток на отключение <=1,5 ма
Присоединение / Подключение Кабель 2x0,34 кв.мм
Специальное исполнение Взрывобезопасное исполнение
Степень защиты по ГОСТ 14254-96 IP67
