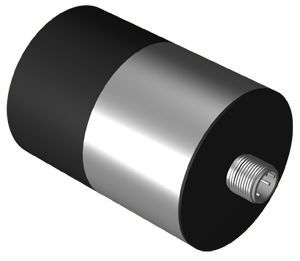

Взрывозащищенный датчик ISN HC5A-35-N-S4
Датчик индуктивный бесконтактный особовзрывобезопасный
- для преобразования бесконтактного воздействия объекта в электрический сигнал для управления исполнительным устройством;
- для применения в качестве элементов автоматизированных систем управления технологическими процессами;
Датчик относится к особовзрывобезопасному электрооборудованию, имеет маркировку взрывозащиты 1Ex ia ma IIC T6 Gb X, должен подключаться к сертифицированной электрической цепи уровня “ia” группы IIC и может применяться во взрывоопасных зонах в соответствии с требованиями главы 7.3 “Правил устройства электроустановок” и ГОСТ Р 51330.13-99 “Электрооборудование взрывозащищенное. Часть 14. Электроустановки во взрывоопасных зонах (кроме
подземных выработок)”.
Характеристики
| Тип датчика | Индуктивный |
| Размер корпуса, мм | диаметр 55х88 |
| Номинальный зазор, мм | 35 мм |
| Рабочий зазор, мм | 0...28 мм |
| Способ установки в металл | Невстраиваемый |
| Материал корпуса | Д16Т |
| Диапазон рабочих напряжений, Uраб. | 7,7...9 В DC |
| Номинальное напряжение питания, Uном. | 8,2 В |
| Выходной ток с демпфированным генератором | 0,1...1,0 мА |
| Выходной ток с недемпфированным генератором | 2,2...6,0 мА |
| Входное сопротивление согласующего усилителя | 500...1000 Ом |
| Номинальное входное спротивление согласующего усилителя | 1000 Ом |
| Добавочное сопротивление между выключателем и усилителем | 0...50 Ом |
| Выходная функция | размыкающий контакт |
| Пульсация питающих напряжений | <=10% |
| Гистерезис | <=15% |
| Частота переключения, Fmax | <=200 гц |
| Собственная емкость выключателя | <=30 нф |
| Диапазон рабочих температур | -25°С...+75°С |
| Выходной ток на включение | >=1,8 мА |
| Выходной ток на отключение | <=1,5 ма |
| Присоединение / Подключение | Соединитель S19-2; S20-2 |
| Специальное исполнение | Взрывобезопасное исполнение |
| Степень защиты по ГОСТ 14254-96 | IP67 |
