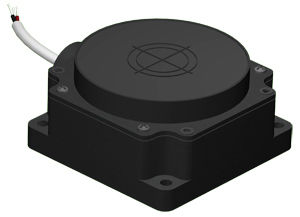

Взрывозащищенный датчик ISN I7P5-R50-N-C
Датчик индуктивный бесконтактный особовзрывобезопасный предназначен:
- для преобразования бесконтактного воздействия объекта в электрический сигнал для управления исполнительным устройством;
- для применения в качестве элементов автоматизированных систем управления технологическими процессами;
Выключатели обеспечивают бесконтактную коммутацию промышленного оборудования группы I, предназначенного для подземных выработок шахт и рудников и их наземных строений, опасных по рудничному газу с возможными примесями других горючих газов или пыли в условиях особовзрывоопасной зоны, а также для оборудования группы II для применения в местах опасных по взрывоопасным газовым средам согласно ГОСТ Р МЭК 60079-0-2011 и ГОСТ Р МЭК 60079-11-2010.
Датчик относится к особовзрывобезопасному электрооборудованию, имеет маркировку взрывозащиты PO Ex ia ma I Ma / 0Ex ia ma IIC T6 Ga, должен подключаться к сертифицированной электрической цепи уровня “ia” для взрывоопасных смесей категории I согласно ГОСТ Р 52350.11-2005 или группы IIC и могут применяться во взрывоопасных зонах в соответствии с требованиями главы 7.3 “Правил устройства электроустановок” и ГОСТ Р 51330.13-99 “Электрооборудование взрывозащищенное. Часть 14.Электроустановки во взрывоопасных зонах”.
Характеристики
| Тип датчика | Индуктивный |
| Размер корпуса, мм | 80x80x40 |
| Номинальный зазор, мм | 28...55 мм |
| Рабочий зазор, мм | 0...45 мм |
| Способ установки в металл | Невстраиваемый |
| Материал корпуса | Полиамид |
| Диапазон рабочих напряжений, Uраб. | 7,7...9 В DC |
| Номинальное напряжение питания, Uном. | 8,2 В DC |
| Выходной ток с демпфированным генератором | 0,6...1,0 мА |
| Выходной ток с недемпфированным генератором | 2,2...5,5 мА |
| Входное сопротивление согласующего усилителя | 500...1000 Ом |
| Номинальное входное спротивление согласующего усилителя | 1000 Ом |
| Добавочное сопротивление между выключателем и усилителем | 0...50 Ом |
| Выходная функция | размыкающий контакт |
| Пульсация питающих напряжений | <=10% |
| Гистерезис | <=15% |
| Частота переключения, Fmax | 100 Гц |
| Собственная емкость выключателя | <=30 нф |
| Диапазон рабочих температур | -45°С...+65°С |
| Выходной ток на включение | >=1,8 мА |
| Выходной ток на отключение | <=1,5 ма |
| Выходной ток с полностью недемпфированным генератором | >=2,2 мА |
| Выходной ток с полностью демпфированным генератором | <=1,0 ма |
| Присоединение / Подключение | Кабель 2x0,34 кв.мм |
| Специальное исполнение | Взрывобезопасное исполнение |
| Степень защиты по ГОСТ 14254-96 | IP67 |
