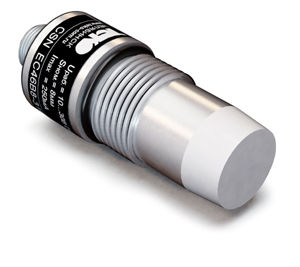

Датчик уровня CSN EC46S8-31P-8-LZS4-P1
Выключатель ёмкостный бесконтактный (датчик) CSN EC46S8-31P-8-LZS4-P1 предназначен для бесконтактной коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях, станках и системах.
Датчик имеет чувствительную поверхность, образованную двумя электродами конденсатора, включенного в цепь обратной связи высокочастотного генератора. Приближение объекта воздействия из металла или диэлектрика к чувствительной поверхности увеличивает емкость между электродами конденсатора и вызывает увеличение амплитуды колебаний генератора. При достижении амплитудой генератора порогового значения, схемой управления формируется выходной сигнал электронного ключа датчика, который используется для коммутации электрических цепей и сигнализации.
Характеристики
| Принцип измерения | Ёмкостный |
| Размер корпуса, мм | диаметр 30х82 |
| Способ установки в металл | Невстраиваемый |
| Номинальный зазор, мм | 8 мм |
| Рабочий зазор, мм | 0...6,4 мм |
| Диапазон рабочих напряжений, Uраб.2 | 10...30 В DC |
| Материал корпуса | 12Х18Н10Т |
| Материал чувствительной поверхности | Фторопласт |
| Тип контакта / Структура выхода | PNP Замыкающий |
| Комплексная защита | Есть |
| Максимальный рабочий ток, Imax | 250 мА |
| Падение напряжения при Imax, Ud | <=2,5 в |
| Частота переключения, Fmax | 50 Гц |
| Гистерезис | 3...15% |
| Диапазон рабочих температур | -25°С...+75°С |
| Степень защиты по ГОСТ 14254-96 | IP68 - чувствительная поверхность, IP65 - остальное |
| Световая индикация | Есть |
| Присоединение / Подключение | Соединитель S19, S20 |
