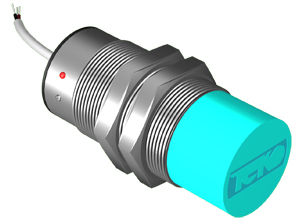

Емкостный датчик CSN E8A5-31N-20-LZ
Выключатель ёмкостный бесконтактный (датчик) CSN E8A5-31N-20-LZ предназначен для бесконтактной коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях, станках и системах.
Датчик имеет чувствительную поверхность, образованную двумя электродами конденсатора, включенного в цепь обратной связи высокочастотного генератора. Приближение объекта воздействия из металла или диэлектрика к чувствительной поверхности увеличивает емкость между электродами конденсатора и вызывает увеличение амплитуды колебаний генератора. При достижении амплитудой генератора порогового значения, схемой управления формируется выходной сигнал электронного ключа датчика, который используется для коммутации электрических цепей и сигнализации.
Характеристики
| Размер корпуса, мм | М30х1,5х76 |
| Способ установки в металл | Невстраиваемый |
| Тип контакта / Структура выхода | NPN Замыкающий |
| Номинальный зазор | 20 мм |
| Рабочий зазор | 0...16 мм |
| Гистерезис | 3...15% |
| Диапазон рабочих напряжений, Uраб. | 10...30 В DC |
| Максимальный рабочий ток, Iраб. | 400 мА |
| Падение напряжения при Iраб, Ud | <=2,5 в |
| Частота переключения, Fmax | 25 Гц |
| Комплексная защита | Есть |
| Световая индикация | Есть |
| Присоединение / Подключение | Кабель 3х0,34 кв. мм |
| Материал корпуса | Д16Т |
| Диапазон рабочих температур | -25°С...+75°С |
| Степень защиты по ГОСТ 14254-96 | IP65 |
