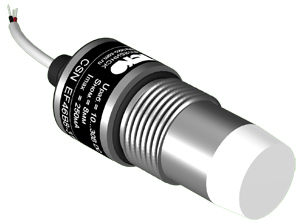

Емкостный датчик CSN EF46B8-31N-8-LZ-H-P1
Выключатель емкостный бесконтактный (датчик) CSN EF46B8-31N-8-LZ-H-P1предназначен для контроля уровня сыпучих веществ и жидкостей с диэлектрической проницаемостью ε ≥ 2 (масло, вода, водные растворы, антифриз, спирт) и коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях и системах.
Датчик предназначен для работы во взрывобезопасной среде, не содержащей агрессивных газов и паров в концентрациях, приводящих к коррозии металлов.
Датчик имеет чувствительную поверхность, образованную двумя электродами конденсатора, включенного в цепь обратной связи высокочастотного генератора. Приближение объекта воздействия из металла или диэлектрика к чувствительной поверхности увеличивает емкость между электродами конденсатора и вызывает увеличение амплитуды колебаний генератора. При достижении амплитудой генератора порогового значения, схемой управления формируется выходной сигнал электронного ключа датчика, который используется для коммутации электрических цепей и сигнализации.
Характеристики
| Размер корпуса, мм | G3/4-Bx86 |
| Способ установки в металл | Невстраиваемый |
| Тип контакта / Структура выхода | NPN Замыкающий |
| Номинальный зазор | 8 мм |
| Рабочий зазор | 0...6,4 мм |
| Гистерезис | 3...15% |
| Диапазон рабочих напряжений, Uраб.2 | 10...30 В DC |
| Рабочий ток, Iраб. При t<=75°c | 250 мА |
| Рабочий ток, Iраб. При t>75°C | 150 мА |
| Падение напряжения при Iраб, Ud | <=2,5 в |
| Частота переключения, Fmax | 0,5 Гц |
| Комплексная защита | Есть |
| Световая индикация | Есть |
| Присоединение / Подключение | Кабель 3х0,34 кв. мм |
| Материал корпуса | ЛС59-1 |
| Материал чувствительной поверхности | Фторопласт |
| Диапазон рабочих температур | -15°С...+105°С |
| Степень защиты по ГОСТ 14254-96 | IP68 - чувствительная поверхность, IP65 - остальное |
