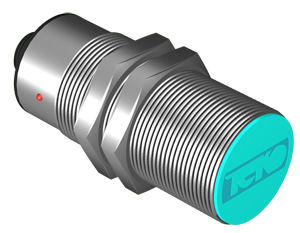

Индуктивный преобразователь перемещения ISAB AC82A-43P-10-PS4
Обзор
Индуктивный преобразователь перемещения ISAB AC82A-43P-10-PS4 предназначен для преобразования бесконтактного воздействия объекта в аналоговый электрический сигнал для управления исполнительными устройствами. Приближение металлического объекта к чувствительной поверхности датчика вызывает плавное уменьшение выходного напряжения и тока датчика.
Характеристика датчика имеет линейный участок, в пределах которого изменение выходного сигнала пропорционально перемещению объекта.
Данное изделие не является метрологическим прибором.
Характеристики
| Размер корпуса, мм | М30х1,5х82 |
| Способ установки в металл | Встраиваемый |
| Рабочий зазор, мм | 2...10 |
| Линейная зона рабочего зазора, мм | 3...8 |
| Нелинейность | <=3% |
| Диапазон рабочих напряжений, Uраб. | 15...30 В DC |
| Номинальное напряжение питания, Uном. | 24 В |
| Коэффициент пульсации | <=10% |
| Тип выходного сигнала | аналоговый 4...20мА, 0...10В |
| Выходное напряжение, Uа: S=0мм | <=1,5 в |
| Выходное напряжение, Uа: Sлин.=min | 2,6 +/- 0,3 В |
| Выходное напряжение, Uа: Sлин.=max | 8,6 +/- 0,3 В |
| Выходное напряжение, Uа: Sраб.=max | >=10 В |
| Максимальная скорость изменения напряжения на нагрузке | 2,5 В/мс |
| Выходной ток, I А: | <=3,5 ма |
| Выходной ток, I A: S=0мм | <=3,5 ма |
| Выходной ток, I A: Sлин.=min | 5,2 +/- 0,6 мА |
| Выходной ток, I A: Sлин.=max | 17,2 +/- 0,6 мА |
| Выходной ток, I A: Sраб.=max | >=21 мА |
| Максимальная скорость изменения тока на нагрузке | 5 мА/мс |
| Диапазон рабочих температур | -15°С...+70°С |
| Температурный дрейф зазора | +/- 5% |
| Световая индикация | Есть |
| Присоединение / Подключение | Соединитель S19, S20 |
| Защита от переполюсовки | Есть |
| Степень защиты по ГОСТ 14254-96 | IP67 |
| Материал корпуса | Д16Т |
| Решение специальных задач | Индуктивные преобразователи перемещения |
