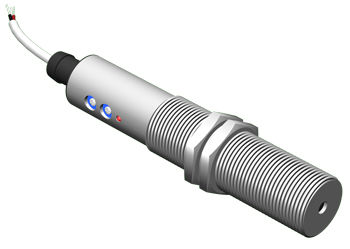

Оптический датчик OSH AF47A5-43P-LZ

Оптический датчик OSH AF47A5-43P-LZ
Оптический датчик OSH AF47A5-43P-LZ
Габаритный чертеж OSH AF47A5-43P-LZ
Схема подключения OSH AF47A5-43P-LZ
Артикул: Те OSH AF47A5-43P-LZ
Выключатель (датчик) OSH AF47A5-43P-LZ предназначен для контроля горячего объекта. Инфракрасное излучение от горячего объекта преобразуется датчиком в напряжение (Uт), уровень которого пропорционален температуре объекта. Это напряжение (Uт) сравнивается в датчике с регулируемым напряжением (Uк), которое эквивалентно установленному температурному порогу. Когда температура объекта превышает температурный порог, напряжение (Uт) становится выше (Uк). Это приводит к изменению состояния ключей на выходе датчика: - нормально разомкнутые контакты - замыкаются; - нормально замкнутые контакты - размыкаются; - индикатор меняет цвет на красный. Датчик может использоваться как для контроля превышения температуры горячего объекта выше установленного температурного порога, так и для контроля понижения температуры горячего объекта ниже температурного порога.
Складські залишки: Под заказ
4 862,10 грн. (цена без НДС)
К сравнению В избранное

Категории: ТЕКО, Оптичні безконтактні вимикачі, Датчики горячего металла

Теги: бесконтактный выключатель, Теко, Датчик, Оптический датчик OSH AF47A5-43P-LZ

Обзор

Выключатель (датчик) OSH AF47A5-43P-LZ предназначен для контроля горячего объекта. Инфракрасное излучение от горячего объекта преобразуется датчиком в напряжение (Uт), уровень которого пропорционален температуре объекта. Это напряжение (Uт) сравнивается в датчике с регулируемым напряжением (Uк), которое эквивалентно установленному температурному порогу. Когда температура объекта превышает температурный порог, напряжение (Uт) становится выше (Uк). Это приводит к изменению состояния ключей на выходе датчика:

- нормально разомкнутые контакты - замыкаются;

- нормально замкнутые контакты - размыкаются;

- индикатор меняет цвет на красный.

Датчик может использоваться как для контроля превышения температуры горячего объекта выше установленного температурного порога, так и для контроля понижения температуры горячего объекта ниже температурного порога.

  • Характеристики
Размер корпуса, мм М18х1х110
Тип корпуса Цилиндрический резьбовой
Корпус M18x1
Максимальный рабочий ток, Imax 250 мА
Диапазон рабочих напряжений, Uраб. 12...30 В DC
Тип контакта / Структура выхода PNP Переключающий
Присоединение / Подключение Кабель ПМВ 5х0,25 кв. мм
Световая индикация Есть
Материал корпуса Д16Т
Степень защиты по ГОСТ 14254-96 IP65
Дальность действия 0,5...10 м
Диапазон регулировки контролируемой температуры +500°С...+1250°С
Допустимая освещенность окружающей среды 3000 Люкс
Задержка включения / отключения, не более 0,5 с
Защита от короткого замыкания Есть
Защита от переполюсовки Есть
Присоединение Кабель
Диапазон рабочих температур -15°С...+65°С
Регулировка чувствительности с регулировкой
Собственный ток потребления, Io ≤25 мА
Спектр излучения инфракрасный
Схема подключения 4х проводный
Тип выключателя Датчик горячего металла
Угол визирования 15°

ОПРЕДЕЛЕНИЕ НАЛИЧИЯ ТРУБЫ В ЗОНЕ ПРОКАТКИ

Для решения задачи обнаружения трубы, разогретой от +500°С до +1250°С рекомендуем оснастить зону прокатки оптическим датчиком OSH AF47A5-43P-LZ

КОНТРОЛЬ ТЕМПЕРАТУРЫ ТРУБЫ

Кроме того здесь же датчик OSH AF47A5-43P-LZ может использоваться для контроля нахождения температуры трубы в допустимых пределах.

Работа при высоких температурах

В литейном, прокатном и кузнечно-прессовом производстве для контроля наличия нагретого объекта и определения нижнего порога его температуры широко применимы оптические датчики горячего металла OSH AF47A5-43P-LZ. Большой радиус действия позволяет устанавливать их в «холодной зоне». В паре эти датчики можно использовать для контроля как нижней, так и верхней границы температурного диапазона. Контролируемые ими температуры достигают от 500°C до 1250°C.
