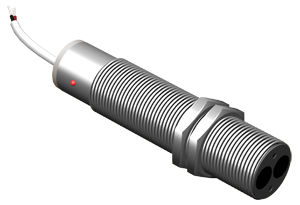

Оптический датчик OV A43A5-43P-R400-LZ

Выключатель (датчик) оптический предназначен для обнаружения контролируемого объекта и коммутации исполнительных устройств промышленной автоматики.

OV A43A5-43P-R400-LZ - датчик типа D, диффузный, с отражением от объекта. Датчик состоит из излучателя и приемника, установленных в одном корпусе. Луч света инфракрасного спектра от излучателя попадает на контролируемый объект и, отражаясь от него, попадает в приемник, вызывая изменение выходного сигнала датчика.

Характеристики

Подбор оптического датчика Вernstein.

Заказчик обратился с просьбой поставить на предприятие оптический датчик Вernstein 655.7959.029, 15-48V -300 mA, IP-65.

По запросу клиента, необходимо было предложить оригинал Вernstein или его аналог. Но важно было, чтобы кроме технических параметров, изделие было такое же по размерам.

На этапе подбора аналогичной продукции выяснилось, что это очень старый датчик, его не выпускают уже болеее, чем 20 лет. Это подтвердил представитель немецкой фирмы Вernstein на территории Украины.

Важные параметры, которые необходимо было учитывать при подборе:

1. Питание – 24 DC;
2. Дальность действия – около 70 мм (либо отрегулировать около того, т.е. обязательно с регулировкой дальности срабатывания);
3. Габариты (прямоугольный датчик).

В процессе согласования альтернативной замены, был предложен датчик OV A43A5-43P-R400-LZ. Датчик типа D, диффузный, с отражением от объекта. Датчик состоит из излучателя и приемника, установленных в одном корпусе. Дальность действия 400 мм. Есть регулировка
чувствительности (как по запросу). Работает при постоянном напряжении питания 10…30 V.

Этот датчик в цилиндрическом корпусе. Размер корпуса, M18x1х86 мм. Габариты изделия заказчику подошли, несмотря на первоначальные ограничения по запросу параметров.

Замена полностью устроила заказчика. Периодически заказчик обращается за данным изделием для заказа в нашу организацию.

Замена оптического датчика Leuze electronic RT 318M/P-200-S12

Необходимо подобрать оптический датчик Leuze electronic RT 318M/P-200-S12

Технические параметры которого следующие:

Тип бесконтактный датчик положения

Принцип действия оптический, диффузионное отражение от объекта

Тип излучателя LED, инфракрасный, красный, лазер

Расстояние срабатывания до 700 мм

Температура эксплуатации -25.. 65 °C

Функция на выходе PNP NO/NC

Частота переключений до 5000 Гц

Питание DC

Материал корпуса нержавеющая сталь, никелированная латунь, ABS

Способ подключения разъем

В оптическом датчике Leuze Electronic с диффузионным отражением от объекта передатчик и приемник света размещаются в одном корпусе. Передатчик испускает световой луч, как только объект попадает в луч, то он отражает часть света от своей поверхности обратно в приемник, в оптическом сенсоре происходит переключение, т.е. изменение функции на выходе. Необходимо иметь в виду, что расстояние зависит от размера, формы, цвета и типа поверхности объекта. Максимальные расстояния срабатывания рассчитаны для объекта с отражением 90%.

По данным параметрам подходит следующая модель датчика:

OV A43A5-43P-R400-LZ

Частота оперирования, у OV A43A5-43P-R400-LZ менее 1000 Гц

Подключение через кабель.

В целом датчик полностью заменяет исходный импортный Leuze electronic RT 318M/P-200-S12
