СППУ - Система Позиционного Программного Управления приводами ЛИР-581

Пульт оператора входит в состав Системы Позиционного Программного Управления приводами и предназначен для отображения текущих координат осей и для управления приводами подач и электроавтоматикой станка.

ОТОБРАЖЕНИЕ КООРДИНАТ.

Пульт оператора отображает координаты объекта по рабочим осям станка. Информация поступает с датчиков перемещений, входящих в состав СППУ. Дискретность отображения определяется параметрами датчиков и может составлять для линейных перемещений от 1 мкм до 10 м, а для круговых перемещений от 0.001 до 359.999 градусов. На экране одновременно может отображаться от 1 до 3 осей. Максимальное количество осей системы - 6. С помощью клавиатуры можно оперативно переключать отображение дополнительных осей на экране.



УПРАВЛЕНИЕ ПРИВОДАМИ.

Перемещение объекта по рабочим координатам станка осуществляется при помощи приводов подач. Приводами управляют контроллеры движения ЛИР-980(983), также входящие в состав СППУ. Пульт оператора посылает команды на перемещение контроллеру движения, который отрабатывает их в соответствии со своим алгоритмом, управляя скоростью привода. Пульт оператора осуществляет поочередное перемещение осей по заданной программе или в ручном режиме. Количество управляемых осей от 1 до 6.



УПРАВЛЕНИЕ ЭЛЕКТРОАВТОМАТИКОЙ.

Электроавтоматикой станка управляет контроллер электроавтоматики, работая по загруженной в него программе. Программа электроавтоматики загружается с персонального компьютера и может взаимодействовать с пультом оператора через программные маркеры.



Подключение и связь с контроллерами осуществляется с помощью трассы связи через блок питания ЛИР-989 по интерфейсу RS-485.

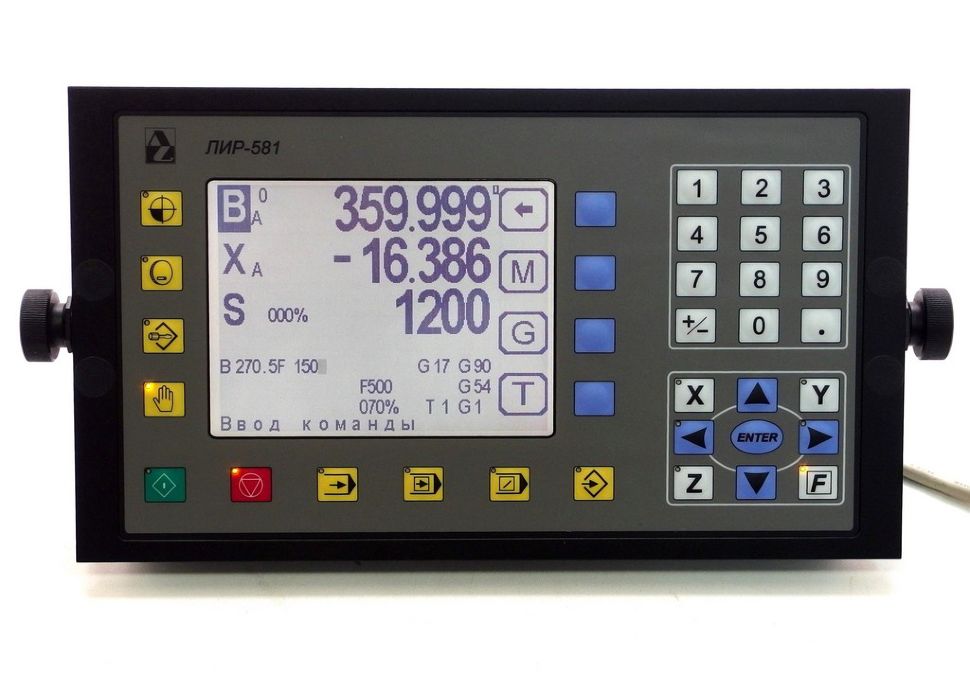

Пульт оператора ЛИР-581 выпускается в металлическом корпусе, имеющем высокопрочное порошковое покрытие. По типу корпуса различают два варианта исполнения: А – приборные и P – панельный. Приборное исполнение позволяет закреплять пульт оператора ЛИР-581 на кронштейне (исполнение А). Панельный вариант корпуса (исполнение Р) предназначен для встраивания пульта оператора в технологические стойки, щиты, пульты управления и т.д. и его крепления при помощи отверстий в лицевой панели. На передней панели ЛИР-581 наклеена герметичная пленочная панель с окном для жидкокристаллического дисплея и клавиатурой со встроенными световыми индикаторами. Между ЖК-дисплеем и пленочной панелью находится защитное органическое стекло. На задней панели корпуса пульта оператора расположены: разъем для подключения трассы связи пульта оператора с блоком питания и контроллерами - D-SUB DB9M (розетка) и разъем программирования пульта и связи с компьютером через последовательный порт RS-232C - D-SUB DB9F (вилка). Также, в новых модификациях присутствуют разъем подключения 16входов/6выходов - D-SUB DB25F (вилка) и разъем подключения преобразователя перемещений и аналогового входа (корректор скорости подач) - D-SUB DB15M (розетка).

Текущий статус:    Серийный выпуск

ЛИР-581X₁-X₂-X₃-X₄- XX₅-XX₆- XX₇

 ^* - позиця заказывается после согласования с производителем.

ВНИМАНИЕ: Если опция не заказывается, то позиция в коде заказа пропускается.

Примеры:

ЛИР-581Р-0  ; пульт для работы с  контроллерами управления движением ЛИР-980,

панельное исполнение.

 ЛИР-581А-3-М-П-АВ-2D  ; пульт для работы с  контроллерами управления движением ЛИР-983 с дополнительным разъемом для подключения маховичка (инкрементного датчика) и аналогового входа (корректор подачи), с дополнительным разъемом для подключения станочного пульта и возможностью управления одновременным движением по двум осям, в  приборном исполнении.

Трасса связи заказывается отдельной позицией. Код заказа трассы:

ТРАССА DB9(B) - L - DB9(B) - 24 , где L - длина трассы в метрах
