СППУ - Система Позиционного Программного Управления приводами ЛИР-986В
Обзор

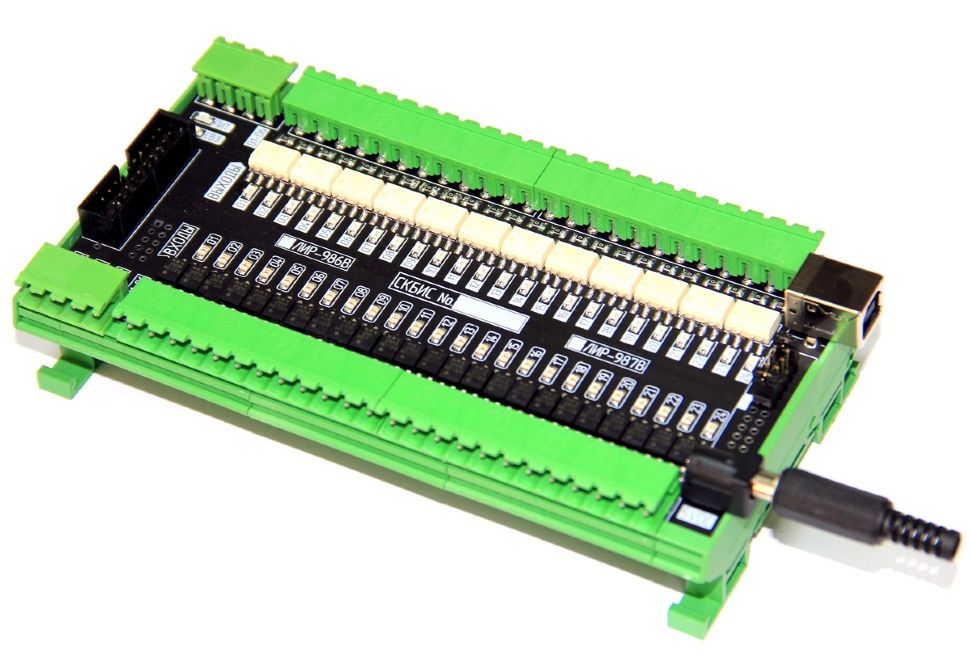

С помощью контроллера электроавтоматики ЛИР-986В можно осуществить программную реализацию релейных логических схем электроавтоматики оборудования и обеспечить управление устройствами автоматики по заданной программе. Контроллер ЛИР-986В может работать как автономно, так и в составе СППУ с возможностью доступа к программе контроллера из управляющей программы ЛИР-581 через 16 входных и 16 выходных маркеров. Контроллер ЛИР-986В обеспечивает реализацию жесткой логики работы электроавтоматики, используя опто-изолированные 24 входа и 24 выхода.
Подключение модуля к СППУ осуществляется 20-жильным плоским кабелем через разъем XP2. В случае использования контроллера отдельно от СППУ, питающее напряжение 5В подаётся через разъем Х8. Также можно осуществлять питание контроллера при подключении кабеля USB – для этого необходимо установить перемычки J1 и J5 на штыревой разъём XP1.
Для подключения внешних устройств используются колодки с винтовыми зажимами для проводов XT4,XT6. Для подачи внешнего питания входов/выходов используются колодки XT3, XT5. Для сигнализации о текущем состоянии, напротив клемм каждого входа/выхода, установлены световые индикаторы. Зелёного цвета для входов и красного для выходов. Программирование контроллера и отладка программы электроавтоматики осуществляется от персонального компьютера через разъём X7 (USB тип B).
Контроллер ЛИР-986В изготавливается в пластмассовом корпусе в виде платформы с креплением, предназначенным для установки модуля на DIN-рельс.
Подключение модуля к СППУ осуществляется 20-жильным плоским кабелем через разъем XP2. В случае использования контроллера отдельно от СППУ, питающее напряжение 5В подаётся через разъем Х8. Также можно осуществлять питание контроллера при подключении кабеля USB – для этого необходимо установить перемычки J1 и J5 на штыревой разъём XP1.
Для подключения внешних устройств используются колодки с винтовыми зажимами для проводов XT4,XT6. Для подачи внешнего питания входов/выходов используются колодки XT3, XT5. Для сигнализации о текущем состоянии, напротив клемм каждого входа/выхода, установлены световые индикаторы. Зелёного цвета для входов и красного для выходов. Программирование контроллера и отладка программы электроавтоматики осуществляется от персонального компьютера через разъём X7 (USB тип B).
Контроллер ЛИР-986В изготавливается в пластмассовом корпусе в виде платформы с креплением, предназначенным для установки модуля на DIN-рельс.
Текущий статус: Серийный выпуск
Код заказа
ЛИР-986В
ВНИМАНИЕ: Для подключения контроллера к компьютеру используется кабель USB, поставляемый в комплете с контроллером.
Характеристики
| Степень защиты от внешних воздействий | ||
| Габаритные размеры (высота х ширина х глубина), мм | ||
| Масса, кг, не более | ||
| Количество дискретных входов | ||
| Количество дискретных выходов | ||
| Память программ, кБ | ||
| Количество таймеров/счетчиков | ||
| Количество маркеров | ||
| Напряжение питания модуля , В | ||
