УЦИ - Устройства Цифровой Индикации ЛИР-520

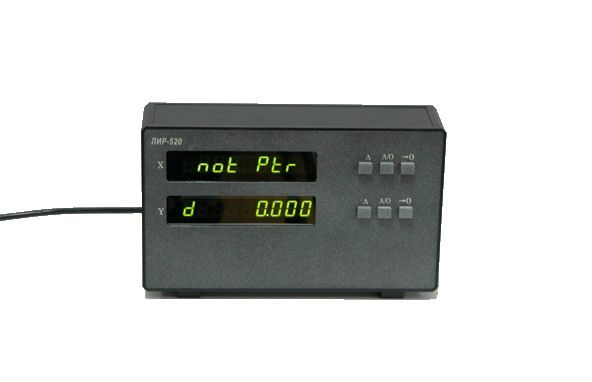

Двухкоординатное УЦИ (Устройство Цифровой Индикации).
Относится к классу блоков цифровой индикации, работающих с инкрементыми преобразователями перемещения (инкрементными энкодерами).
УЦИ рассчитано на подключения до двух линейных или угловых датчиков, имеющих прямоугольный импульсный выходной сигнал.
Возможна установка порта RS-232 для связи с PC.

Текущий статус:    Серийный выпуск



Код заказа



ЛИР-520-X1-XX2-XX3-XX4-XXXXXX5-(Спецзаказ)

В спецзаказе можно указать в качестве дополнительного требования наличие порта RS-232, изменение маркировки оси и т.д.

Конструктивное исполнение	X1	А - приборное P - панельное
Код модификации УЦИ	XX2	00 - базовая модификация
Приемник внешнего сигнала	XX3	00 - не используется RI - зона RI RS - обнуление
Выходной сигнал преобразователя	XX4	ПИ - прямоугольный импульсный
Разрешающая способность	XXXXXX5	для углового перемещения, в градусах		0.0001 - 0.0001 град 0.0005 - 0.0005 град 0.001 - 0.001 град 0.005 - 0.005 град
		для линейного перемещения, в мкм		0.1 - 0.1 мкм 0.5 - 0.5 мкм 1 - 1 мкм 5 - 5 мкм 10 - 10 мкм

Примечание: если разрешающая способность преобразователей, подключаемых к УЦИ, различна, то записывается дискретность входного сигнала для каждой оси через косую черту по порядку: X/Y; для "модификации 00" разрешающую способность подключаемых преобразователей можно не указывать.

Пример заказа: ЛИР-520А-00-RI-ПИ-1/5-(RS232)

ЛИР-520, приборное исполнение корпуса, функциональные возможности определены кодом модификации 00, используется приемник внешнего сигнала "зона RI", выходные сигналы преобразователя типа ПИ (TTL), разрешающая способность по оси X 1 мкм, по оси Y 5 мкм, дополнительно установлен последовательный порт RS-232.



Характеристики

Количество осей (количество подключаемых преобразователей)	2
Конструктивное исполнение	приборное     панельное
Модификация	Индикация линейного перемещения по оси Х,Y и Z     Индикация угла поворота по оси Х,Y и Z
Приемник внешнего сигнала	не используется     Зона RI     Обнуление
Разрешающая способность	0,0001 град ;   0,0005 град ;   0,001 град ;   0,005 град ;   0,1 мкм ;   0,5 мкм ;   1 мкм ;   5 мкм ;   10 мкм
Выходной сигнал преобразователя	ПИ - прямоугольный импульсный
Степень защиты от внешних воздействий	IP 54
Максимальная входная частота сигналов преобразователя	600 кГц
Напряжение питания	~ (90..240) В, при частоте (47..440) Гц
Тип индикатора	Светодиодные индикаторы зеленого свечения, высота цифр 13 мм
Количество индицируемых разрядов	7 десятичных разрядов и знак
Потребляемая мощность	Не более 15 ВА
