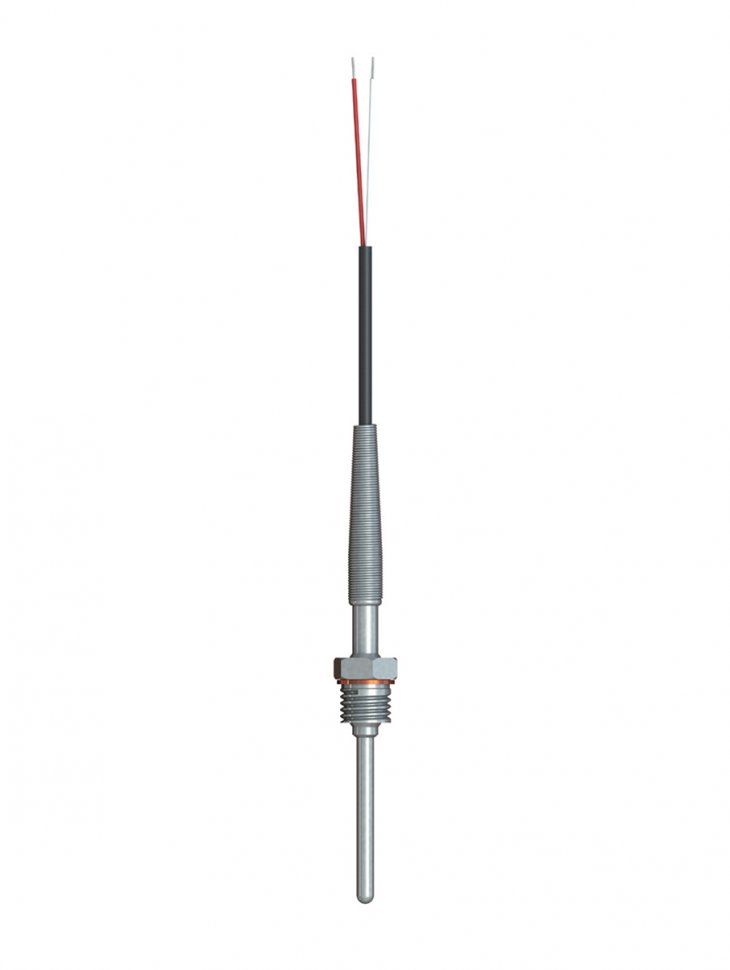

Термоперетворювачь Модель 1-11н
Один з різновидів моделі 1-11 з нерухомим штуцером і кабелем. Застосовується для вимірювання температури рідких, газоподібних і повітряних середовищ. Може постачатися у комплекті з зовнішньою гільзою Гз-3н і бобишкою. Перетворювач сигналу в 4-20 мА або RS485 (протокол T-bus або ModBus) може бути замовлений у корпусі Z67 з гермовведеннями і підключатися до кабелю датчика.
Для захисту від перелому кабелю встановлюється до 250°С силіконова термоусаджувальна трубка, вище 250°С - захисна пружина.
Модель 1-11н може використовуватися як термоперетворювач вибухозахищенного виконання (вид вибухозахисту - іскробезпечне електричне коло "і"). Постачається тільки з екранованим кабелем РЕ.
Технічні характеристики
| Тип і НСХ | ТСМ (50М, 100М) ТСП (50П, 100П, Pt100, Pt500, Pt1000) ТСТ (10kNTC) ТП (DS18B20) ТХА (К), ТХК (L), ТЖК (J) |
| Кількість ЧЕ | 1 |
| Відносна похибка, Клас допуску |
В (для ТСМ) АА, А, В (для ТСП) 1% (для ТСТ) 0,5°C (для ТП) 1, 2 (для ТЖК, ТХА) 2 (для ТХК) |
| Схема з'єднання ЧЕ для ТС | 2-,3-,4-х дротова |
| Тип спаю для термопар | Ізольований, неізольований |
| Кріплення | Стандартно - M12x1,5, під замовлення - G1/4 |
| Матеріал захисної арматури | Стандартно - н/ж сталь 12Х18Н10Т (н/ж сталь AISI 321), під замовлення - н/ж сталь 08Х17Н13M2 (н/ж сталь AISI 316) |
| Діапазон температури, °С | -50...150 (для ТСМ) -100...250, -40....100, -50...250, -50...350 (для ТСП) -40...120, -20...200 (для ТСТ) -30...100 (для ТП) -40...250, -40...400 (для ТХА, ТЖК, ТХК) |
| Показник інерції, с | 11...13 |
| Робочий тиск, МПа | 3,0 |
| Сертифікат по техрегламенту | Пост. КМУ №94 від 13.01.16 Пост. КМУ №163 від 24.02.16 (для ТСП, ТСП HART) |
Вибухозахищене виконання
| Тип кабелю | РЭ |
| Маркування вибухозахисту | 0ExiallCT6...T1 X (дозволені зони: 0, 1, 2, 20, 21, 22) |
Перелік стандартних довжин і діаметрів
| Довжина монтажної частини, L, мм | 32, 40, 60, 80 , 100, 120, 160, 200, 250, 320, 400, 500 |
| Довжина зовнішньої частини, мм | 35 |
| Діаметр монтажної частини, мм | 4, 5, 6 |
