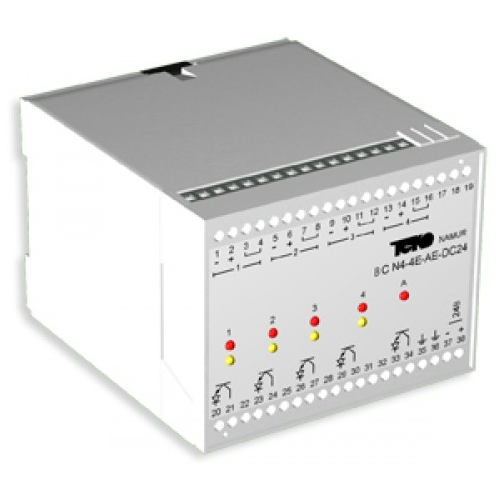

Блок сопряжения NAMUR BC N4-4R-AR-DC24-1
Блок сопряжения NAMUR BC N4-4R-AR-DC24-1 предназначен для питания индуктивных бесконтактных особовзрывобезопасных датчиков и преобразования слаботочного аналогового сигнала, поступающего от датчика, в сигнал оптрона для управления исполнительными устройствами.
Блок сопряжения обеспечивает:
1. Гальваническую развязку датчика с исполнительным устройством.
2. Преобразование слаботочного сигнала датчика в выходной сигнал оптрона для управления исполнительным устройством с одновременной индикацией замкнутого состояния выхода.
3. Инверсию состояния выхода канала установкой перемычки.
4. Контроль исправности датчика и линии связи с датчиком (КЗ, обрыв провода).
5. Световую индикацию и размыкание выходов рабочего канала при обнаружении в ней неисправности.
6. Формирование сигнала “АВАРИЯ” и размыкание контактов аварийного канала при неисправности в рабочем канале.
| Размер корпуса, мм | 100x75x110 | |
| Номинальное напряжение питания, Uном. | 24 В DC | |
| Допустимое напряжение на выходе (реле) | 250 В AC | |
| Допустимый ток нагрузки (/реле) | 1 А (cos f=0,7) | |
| Кол-во подключаемых выключателей | 1...4 | |
| Кол-во релейных выходов | 4 | |
| Кол-во электронных выходов | Нет | |
| Масса | 0,4 кг | |
| Номинальное напряжение на выключателе | 8,2 В | |
| Номинальный ток выключателя | 2,2 мА | |
| Порог срабатывания | 1,55...1,75 мА | |
| Порог срабатывания аварийной защиты (короткое замыкание) | >6 мА | |
| Порог срабатывания аварийной защиты (обрыв провода выключателя) | <0,1 мА | |
| Диапазон рабочих температур | 0…+60°C | |
| Сопротивление линии между выключателем и блоком | ≤50 Ом | |
| Сопротивление нагрузки выключателя | 1 кОм | |
| Способ крепления | На DIN рейку | |
| Тип аварийного выхода | Реле | |
| Максимальная частота коммутации | 200Гц | |
| Рекомендуемая частота коммутации | не более 2 Гц |
