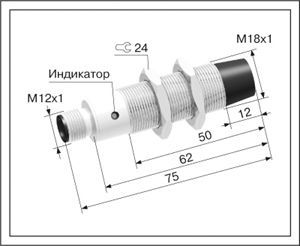

Индуктивный датчик ВБИ-М18-76Р-2113-З

Наименование изделия ВБИ-М18-76Р-2113-З

Схема подключения PNP Переключающий

Воспроизводимость 5%

Гистерезис Не более 15%

Степень защиты IP67

Диапазон рабочих температур от -25 Цельсия до +70 Цельсия

Категория применения коммутирующего элемента DC13

Емкость нагрузки Не более 0,22 мкФ

Пульсации напряжения питания Не более 10%

Класс изоляции Двойная изоляция

Способ монтажа Не встраиваемый заподлицо

Расстояние срабатывания (Sn) 8 мм

Гарантированный интервал срабатывания (Sa) 0 ... 6,4 мм

Напряжение питания 10 ... 30 В

Ток нагрузки максимальный 300 мА

Падение напряжения Не более 1,5 В

Частота срабатывания максимальная 300 Гц

Потребляемый ток Не более 25,0 мА

Индикатор срабатывания Есть

Защита от короткого замыкания в нагрузке Есть

Защита от напряжения обратной полярности Есть

Способ подключения Разъем

Материал корпуса Латунь

Масса Не более 180 г

Подбор аналогов на Pepperl + Fuchs индуктивного датчика NEB12-18GM50-E2

Заказчик обратился с просьбой подобрать аналог импортного индуктивного датчика. По техническим параметрам, - это индуктивный датчик, диаметром 18 мм, в металлическом корпусе, дальность срабатывания 10 мм., длина общая по резьбе 69 мм., диапазон рабочих напряжений 10…30 V постоянного тока, исполнение утапливаемое, схема подключения выводов и по типу выхода pnp, но. Способ подключения – разъём с резьбой.

Согласно данным техническим характеристикам, изначально был предложен индуктивный датчик ВБИ-М18-65Р-2113-З. Единственный параметр, который не устроил потребителя, - это расстояние срабатывания 8 мм.

Выбор был сделан в пользу датчика ISN EC4A-43P-12-LZS4

По своим техническим характеристикам, ISN EC4A-43P-12-LZS4 полностью является альтернативной заменой датчику NEB12-18GM50-E2, несмотря на некие отличия в параметрах. Это длина по резьбе 73мм. (это не значительно, и не влияет на работу изделия), дальность срабатывания 12 мм.(даже больше длины срабатывания исходного датчика), тип контакта/структура выхода – pnp переключающий (универсальный контакт, т.е. будет работать и как «но» и как «нз».
