Индуктивный датчик SI - 18M55C8IPO.200DC.2 без индикации

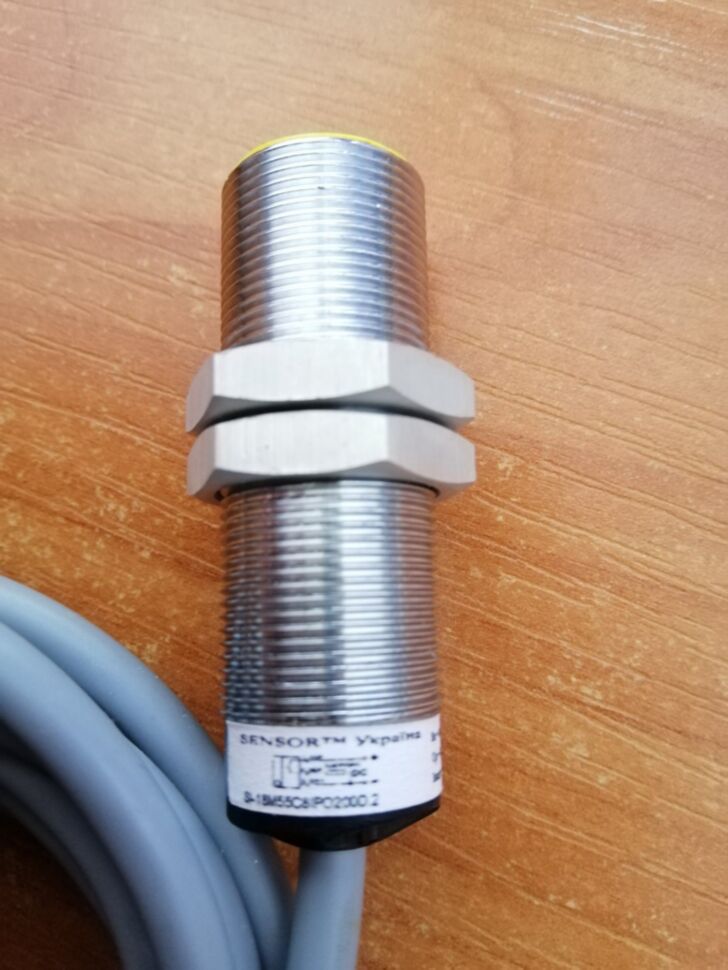

ИНДУКТИВНЫЙ ДАТЧИК SI - 18M55C8IPO.200DC.2

с увеличенной дистанцией срабатывания

• Цилиндр с резьбой, M18 x 1
• Хромированная латунь
• Широкий диапазон детектирования
• Дистанция переключения при монтаже не заподлицо
• 3-х проводной DC, 10…30 В DC
• НО контакт, PNP выход
• Кабельное соединение
• Номинальная дистанция срабатывания 8 мм
• Условия монтажа Заподлицо
• Безопасное рабочее расстояние ≤ (0,81 × Sn) мм Корректировочные коэффициенты St37 = 1; Al = 0.3; нерж. сталь = 0.7; Ms = 0.4 повторяемость (стабильность) позиционирования ≤ 2 % полн. шкалы Температурный дрейф ≤ ±10 % Гистерезис 3…15 % Электрические параметры Рабочее напряжение 10…30 В = Остаточная пульсация ≤ 10 % Uss Номинальный рабочий ток (DC) ≤ 200 мА Ток холостого хода 15 мА Остаточный ток ≤ 0.1 мА Испытательное напряжение изоляции ≤ 0.5 кВ Защита от короткого замыкания да / Циклический Падение напряжения при Ie ≤ 1.8 В Защита от обрыва / обратной полярности да / Полный Выходная функция 3-проводн., НО контакт, PNP Частота переключения 0.5 кГц Механические характеристики Конструкция Цилиндр с резьбой, M18 × 1 Свойства
• Схема подключения
• Принцип действия Индуктивные датчики разработаны для бесконтактного (без износа) детектирования металлических объектов. Для этого используют высокочастотное электромагнитное AC поле, взаимодействующее с мишенью. В индуктивных датчиках это поле генерируют при помощи LC резонансного контура с катушкой с ферритовым сердечником. Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 2|3 BI8-M18-AP6X 7M | 26-02-2023 03-12 | Технические изменения сохраненыТехнические характеристики Размеры 54 мм Материал корпуса Металл,CuZn,Хромированный Материал активной поверхности пластмасса, PA12-GF30 Колпачок пластмасса, EPTR Макс. момент затяжки корпусной гайки 25 Нм Электрическое подключение Кабель Качество кабеля Ø 5.2 мм, Серый, LifYY, ПВХ, 7 м Поперечное сечение проводника 4x0.34 мм2 Условия окружающей среды Температура окружающей среды -25…+70 °C Вибростойкость 55 Гц (1 мм) Ударопрочность 30 g (11 мс) Степень защиты IP67 Средняя наработка до отказа 2283 лет в соответствии с SN 29500- (Изд. 99) 40 °C
• Индикация отсутствует
