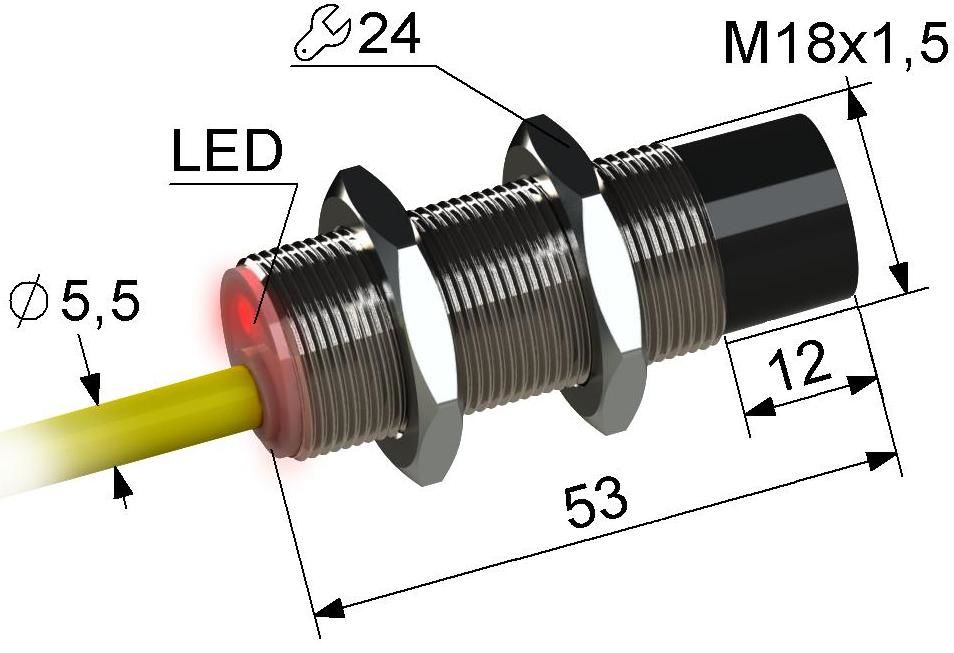

Индуктивный датчик ВБИ-М18-55У-2121-С.51(15мм)(Upg)

Датчик бесконтактный индуктивный предназначен для применения в качестве конечного выключателя в автоматических линиях, станках и т.п.

Принцип работы основан на изменении параметров колебательного контура генератора датчика при попадании в его зону чувствительности объекта воздействия из токопроводящего материала - зубья шестерен, кулачки, ползуны, металлические пластины. В результате этого происходит срабатывание порогового устройства, и датчик изменяет свое коммутационное состояние.

Датчик рассчитан на длительную непрерывную работу.

Датчик имеет светодиодный индикатор для оперативного контроля коммутационного состояния и работоспособности.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Выход ..................................................... NPN, замыкающий (NO)

Расстояние срабатывания .............................................. 15,0 мм

Гарантированный интервал срабатывания ....... 0 – 12,7 мм

Напряжение питания .................................................... 10 – 30 В

Ток нагрузки максимальный ........................................... 250 мА

Защита от короткого замыкания ......................................... есть

Защита от перегрузки по току ................................................ есть

Защита от ЭДС самоиндукции индуктивной нагрузки ... есть

Защита от перепутывания выводов .................................... есть

Падение напряжения ............................................ не более 2 В

Потребляемый ток в выкл. состоянии ...... не более 10,0 мА

Частота срабатывания максимальная ......................... 650 Гц

Класс изоляции .............................................................................. II

Категория применения коммутирующего элемента ... DC13

Степень защиты ...................................................................... IР67

Диапазон рабочих температур ............. от – 25 °С до + 70 °С

Масса .................................................................... не более 0,13 кг

Материал корпуса ............................................................... латунь

Способ подключения .................................. кабель 3х0,35 мм²

Емкость нагрузки не более 2,5 мкФ

Пульсации напряжения питания не более 10%

Для настройки и проверки датчика применяется объект воздействия в виде пластины, изготовленной из стали Ст 40, толщиной 1 мм. При применении других материалов необходимо использовать поправочные коэффициенты:

Ст 3................................................................................ 1,0

Чугун............................................................................... 1,1

Латунь........................................................................... 0,4

Алюминий ..................................................................... 0,35

Монтаж и демонтаж датчика должен производиться с помощью инструмента, исключающего деформацию корпуса.

Крутящий момент при затягивании гаек не более3,0 кг×м.
