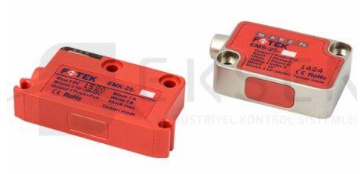

Магнитный линейный инкрементальный энкодер EMS, EMK

Магнитный бесконтактный инкрементальный энкодер (преобразователь перемещений) - устройство, предназначенное для преобразования линейно движущихся объектов в сигналы (последовательность импульсов, импульсный цифровой код), определяющие расстояние продвижения объекта. Состоит из компактной считывающей головки и магнитной шкалы с нанесенными магнитными полюсами, выполненной в виде самоклеющейся ленты. Электроника считывающей головки выполняет интерполяцию сигналов от датчиков Холла для обеспечения требуемой разрешаемой способности. Герметичная считывающая головка со степенью защиты IP68 обладает стойкостью к механическим ударам, вибрации и давлению. Магнитная лента поставляется в комплекте с защитной фольгой. Предлагаем типовое и наиболее востребованное исполнение считывающей головки с напряжением питания 10-30 VDC и выходом ПИ TTL 5В с дискретностью от 1 мкм. до 1 мм.

Энкодеры имеют широкую сферу применения и предназначены для эксплуатации на дерево- и камнеобрабатывающем оборудовании, в текстильной и пищевой промышленности, на промышленных прессах, на упаковочном и др. оборудовании. При установке на металлорежущие станки (при условии соответствия погрешности шкал допускам обрабатываемых деталей) следует иметь в виду, что на поверхности магнитной шкалы будет скапливаться металлическая стружка, которая затем при дальнейшей работе может повредить защитную фольгу и саму шкалу. Также обращаем Ваше внимание на то, что сильное магнитное поле в непосредственной близости от шкалы способно необратимо вывести ее из строя..

ОСОБЕННОСТИ БЕСКОНТАКТНЫХ ЛИНЕЙНЫХ ЭНКОДЕРОВ FOTEK:

-Высокая надежность

-Высокая помехоустойчивость

-Широкий диапазон питающих напряжений

-Максимальное разрешение 1мкм.

-Повторяемая точность 0.01 мм.

-Рабочее расстояние считывания от 0.1 до 4.0 мм.

-Высокая рабочая частота до 2000 кГц.

-Эксплуатация в жестких условиях

Система обозначений:

Пример: EMS - 25 - D – H – 5M

1 2 3 4 5

Электрические характеристики
