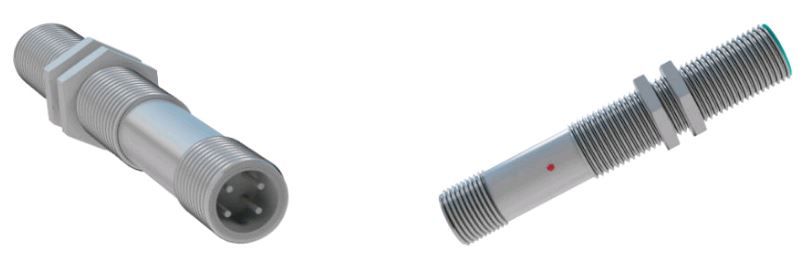

Магниточувствительный датчик MHt AC2A-31N-LZS4-C

Самый маленький датчик ТЕКО на эффекте Холла

Компанией ТЕКО разработан новый магниточувствительный датчик Холла MHt AC2A-31N-LZS4-C (ВТИЮ.7100) с использованием внешнего магнита.

В отличие от существующих датчиков Холла линейки ВТИЮ.7019 датчик MHt AC2A-31N-LZS4-C имеет гораздо меньшие габариты (М12 против М16 ... М18), и не реагирует на немагнитные материалы, так как не имеет встроенного источника магнитного поля.

Датчик не имеет встроенного магнита, что является преимуществом для решения некоторых задач.

Бесконтактный выключатель имеет защиту от импульсных напряжений (с помощью супрессора), позволяя применять прибор в бортовых цепях питания на автотранспорте.

Магниточувствительный датчик MHt AC2A-31N-LZS4-C был разработан как более долговечный и надёжный аналог герконового датчика MS AC2A-41-LS4 с ограниченным числом рабочих циклов (до 10⁷).

При приближении к чувствительной поверхности датчика объекта воздействия в виде магнита происходит воздействие магнитным полем на чувствительный элемент на эффекте Холла и переключается электронный ключ датчика, который производит коммутацию электрических цепей.

Характеристики датчика MHt AC2A-31N-LZS4-C

• Способ установки в металл — Встраиваемый
• Порог включения - < 19 мТл
• Гистерезис - < 6 мТл
• Тип контакта - Нормально разомкнутый (NO)
• Напряжение питания, Uраб. - 6...36 В DC
• Рабочий ток, Iраб. - < 500 мА
• Падение напряжения при Iраб. - < 0,5В
• Частота переключения, Fmах - 75 Гц
• Диапазон рабочих температур - - 45 С...+ 65 С
• Комплексная защита от короткого замыкания в нагрузке и переполюсовки питания— Есть
• Индикация срабатывания — Есть
• Материал корпуса — Д16Т
• Рекомендуемый соединитель - СS S19 -1 , CS S20 -1
• Степень защиты по ГОСТ 14254- 2015 — IР67
• Коэффициент пульсаций питающего напряжения - < 15%
• Степень жесткости воздействия помех по ГОСТ 28751-90 - III, класс А
