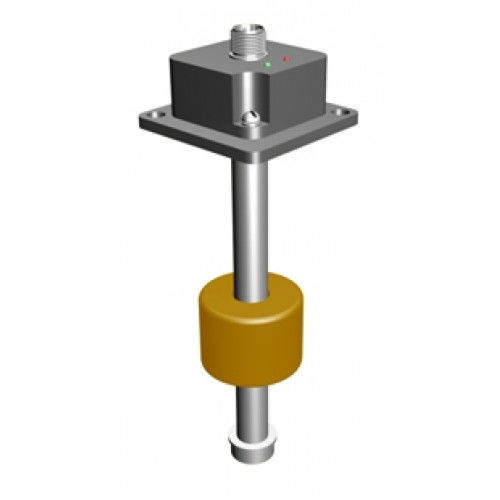

Магниточувствительный датчик уровня Zсм.000-17
Обзор
Датчик уровня Zсм.000-17 предназначен для контроля уровня жидкости и управления исполнительными устройствами. Датчики предназначены для работы во взрывобезопасной среде, не содержащей агрессивных жидкостей, газов и паров в концентрациях, приводящих к коррозии металлов.
Замыкание контактов геркона верхнего уровня (контакты № 2 и 4 на схеме подключения) при уровне жидкости выше или равном верхнему контролируемому уровню (55 мм), при этом на корпусе датчика светится индикатор желтого цвета. Замыкание контактов геркона нижнего уровня (контакты № 1 и 3) при уровне жидкости ниже или равном нижнему контролируемому уровню (115 мм), при этом на корпусе датчика светится индикатор красного цвета.
- Характеристики
| Тип корпуса | Поплавковый | |
| Присоединение / Подключение | Соединитель S19, S20 | |
| Световая индикация | Есть | |
| Материал корпуса | Д16Т | |
| Длина выключателя, мм | 173 | |
| Измерение | Дискретное (пороговое) | |
| Коммутируемое напряжение, Uраб. | 10...30 В DC | |
| Коммутируемый ток, Iраб. | 0,01...0,5 А | |
| Максимальный уровень (для поплавковых датчиков) | до 0,5 м | |
| Величина контролируемого уровня L, мм | 55 | |
| Плотность жидкости, при которой точность контроля уровня не хуже | 1000 кг/куб. м | |
| Принцип измерения | Поплавковый (магниточувствительный) | |
| Присоединение | Разъемно-штекерное | |
| Диапазон рабочих температур | -25°С...+75°С | |
| Способ установки | В контакте со средой | |
| Схема подключения | 4х проводный | |
| Тип датчика | Поплавковый | |
| Функция выходного сигнала (2) | НО Замыкающий | |
| Величина контролируемого уровня L2, мм | 115 | |
| Число уровней (для поплавковых датчиков) | 2 |
