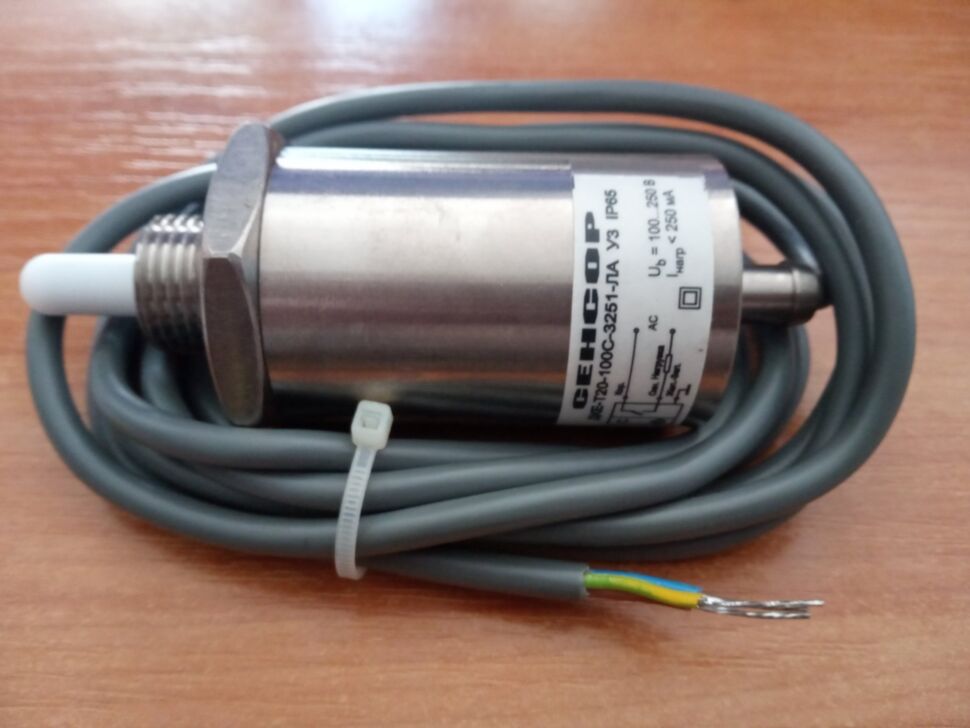

Ємнісний датчик ДКЕ-Т20-100С-3251-ЛА

Ємнісний датчик ДКЕ-Т20-100С-3251-ЛА

Принцип дії - Датчик рівня ємнісний пороговий
Виконання - Занурювальне виконання
Довжина чутливого елемента,  мм -  20
Спосіб підключення - Вбудований кабель із штуцером для кріплення захисту кабелю. Довжина за промовчанням 2 м. Зовнішній діаметр штуцера 9 мм.
Вид корпусу - Металевий корпус із чутливим елементом штирю
Частота спрацьовування, Гц 10
Затримка готовності, мс - 200
Миттєве спрацювання (без брязкоту) П. 7.2.1.14
Схема підключення - Вихід змінного струму (2 виведення, корпус заземлений)

Функція комутаційного елемента Замикаючий контакт ("NO")
Наявність індикації та захисту виходу від перевантажень є індикація спрацьовування, захист від викидів напруги та немає захисту виходу від перевантажень
Наявність регулювань Регулювання чутливості
Діапазон номінальної напруги живлення, В 110 - 220 В
Діапазон робочих напруг живлення, 90 - 250 В
Падіння напруги для ВБ змінного струму (2 виводи), 8
Номінальний струм для СБ змінного струму, ма 250
Мінімальний робочий струм для ВБ постійного/змінного струму (2 висновки), мА 5

Залишковий струм для ВБ змінного струму (2 висновки), мА 3
Наявність герметизації та клас ізоляції Клас II
Випробувальна напруга перевірки ізоляції для ВБ змінного струму, 1500 В
Температура навколишнього середовища для нормального виконання, -25 ... +80 С
Ступінь захисту ІР за IEC 60947.5.2-97
Вологість навколишнього повітря % < 90% при +20 С
Стійкість при випробуваннях на вологе тепло циклічне Дод. В.8.1.2.5
Ступінь забруднення навколишнього середовища Ступінь 3
Стійкість до швидкої зміни температури Приклад. В.8.1.2.3
Кліматичне виконання серійних виробів (IEC 60947.5.2-97)1
Вібраційна стійкість Відповідно до п. 7.4.2

Стійкість до механічних ударів a = 75g, t = 11 мс
Граничні механічні навантаження на вбудований кабель Додаток С.8.1
Стійкість до дії електромагнітних полів, В/м 3 В/м за 80-1000 МГц, IEC 60947.5.2-97
Стійкість до імпульсних перешкод, кВ 1 кВ, IEC 60947.5.2-97
Стійкість до електростатичних розрядів, кВ 4 кВ, IEC 60947.5.2-97
Допустиме випромінювання, мкВ/м Відповідно до п. 7.2.7
Стійкість до кондуктивних перешкод 5 клас, IEC 60947.5.2-97
Категорія застосування комутаційного елемента AC-14
