МОДУЛЬ КОНТРОЛЯ СКОРОСТИ PSA–DKC

1. ОСНОВНЫЕ СВЕДЕНИЯ

Модуль контроля скорости, далее по тексту – модуль, в комплекте с бесконтактным индуктивным (емкостным, оптическим и др.) датчиком с выходом открытый коллектор (ОК) предназначен для контроля остановки или снижения скорости вращения (движения) различных устройств, таких, как транспортеры, конвейеры, барабаны. Применяется для выявления аварийного проскальзывания ленты на транспортере. Модули могут быть как с регулировкой первоначальной задержки срабатывания, так и без.

2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1 Основные технические характеристики модуля

Тип входов модуля ОК PNP,

ОК NPN Тип выходов модуля (нормально открытые по умолчанию, ОК PNP, нормально закрытые - опционально) ОК NPN

Частота входных импульсов, не более, Гц 2000

Время первоначальной задержки по умолчанию и для варианта без 10 регулировки задержки, с

Диапазон регулировки первоначальной задержки, с 1…12

Диапазон настройки контролируемой частоты, Гц 0,1…100

Напряжение питания модуля и подключаемого датчика, В +10…+30

Максимальный выходной ток, мА 300

Рабочая температура окружающего воздуха, °С –10…+60

Относительная влажность при температуре +35 °С, % 35…95

Температура хранения, °С –20…+70

2.2 В модуле предусмотрено:

2.2.1 защита от переполюсовки напряжения питания;

2.2.2 защита от перегрузки выхода по току (более 500 мА);

2.2.3 защита от ЭДС самоиндукции индуктивной нагрузки;

2.2.4 светодиодный индикатор выхода.

2.3 Степень защиты модулей по ГОСТ 14254 соответствуют исполнению IP20.

4. УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ

4.1 При подаче напряжения питания запускается таймер первоначальной задержки на время 1…12 секунд (10 секунд по умолчанию), регулируемый с помощью потенциометра «Задержка». В течение этого времени выходы модуля удерживаются в разомкнутом состоянии независимо от частоты воздействия внешнего объекта на датчик. По истечении этого времени таймер первоначальной задержки отключается и начинается контроль частоты воздействия на датчик внешнего объекта. Если частота воздействия выше пороговой (выше частоты, на которую настроен модуль), выходы модуля не изменяют своего состояния (остаются разомкнутыми). При понижении частоты воздействия ниже пороговой выходы модуля изменяют своё состояние (замыкаются). Если частота воздействия вновь увеличится выше пороговой частоты модуля, выходы снова разомкнутся.

4.2 Установить необходимую пороговую частоту срабатывания можно после проведения монтажа модуля и датчика на оборудование в реальных условиях эксплуатации. Регулировку производят при помощи потенциометра «Частота», контролируя в реальном времени установленную частоту ориентируясь на свечение светодиодного индикатора «Выход» при проведении регулировки в реальных условиях эксплуатации. Пороговая частота увеличивается при вращении регулировочного потенциометра по часовой стрелке и уменьшается при вращении регулировочного потенциометра против часовой стрелки.

4.3 Светодиодный индикатор «Выход» светится при замкнутом состоянии выходов модуля.

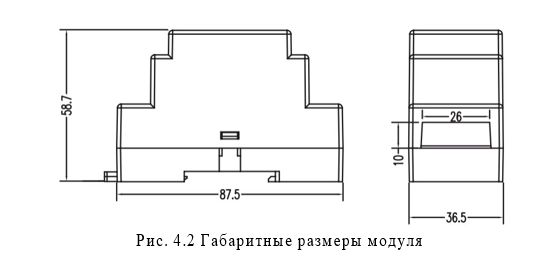

4.4 Cхема подключения модуля представлена на рисунке 4.1. 4.5 В таблице 4.1 представлено описание контактов модуля. 4.6 Габаритные размеры модуля см. на рисунке 4.2
