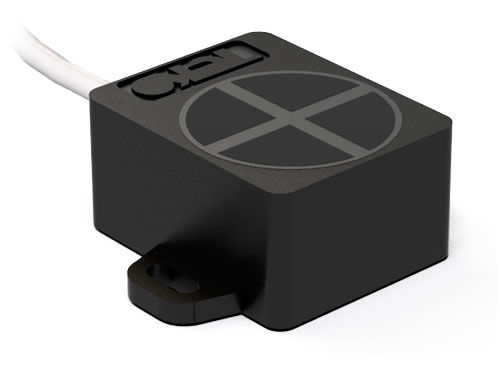

NI I82P-4P12-P-C

NI I82P-4P12-P-C
NI I82P-4P12-P-C
Габаритный чертеж NI I82P-4P12-P-C
Схема подключения NI I82P-4P12-P-C
Артикул: Те NI I82P-4P12-P-C
Датчик NI I82P-4P12-P-C предназначен для измерения углов наклона рабочего оборудования относительно гравитационной вертикали.
Складські залишки: Под заказ
6 524,12 грн. (цена без НДС)
К сравнению В избранное

Категории: ТЕКО, Спеціалізовані датчики

Теги: бесконтактный выключатель, Теко, Датчик, NI I82P-4P12-P-C

Обзор

Датчик NI I82P-4P12-P-C предназначен для измерения углов наклона рабочего оборудования относительно гравитационной вертикали.

Датчик в качестве чувствительного элемента измерения угла наклона использует акселерометр, основанный на MEMS технологии. При отклонении плоскости крепления датчика по любой из осей относительно гравитационной вертикали, датчик генерирует выходные токи, пропорциональные углам отклонения.

Характеристики

Формат, мм 55x48x22
Напряжение питания, Uраб. 10...32 В DC
Количество осей измерения угла наклона 2
Диапазон измерения угла наклона по каждой оси, относительно гравитационной вертикали ±90°
Выходной ток по каждой оси, мА., при отклонении, (°) 4 (-90°)...12 (0°)...20 (90°)
Погрешность измерения угла наклона ±0,3°
Диапазон рабочих температур -40°C...+55°C
Защита от переполюсовки Есть
Максимальное сопротивление нагрузки, Ом (Uраб.-5)/0,02
Сечение провода для подключения 4x0,25 кв. мм
Степень защиты по ГОСТ 14254-96 IP67

Безопасность и оптимизация процессов производства в отрасли деревообработки - приоритетные вопросы, требующие своевременных технических решений. Специалисты деревообрабатывающей промышленности ожидают, что эти решения:

  • будут автоматизированными;
  • не потребуют больших финансовых вложений
  • не потребуют перестройки налаженных эффективных процессов;
  • будут просты в обслуживании и монтаже.

Отвечая на выше озвученные пожелания, представляем вам датчик для участков резки деревянных изделий, распила бревен и сбора отходов (опилок).

КОНТРОЛЬ УГЛА НАКЛОНА / ПОВОРОТА ПИЛЫ СТАНКА ДЛЯ РЕЗКИ ДЕРЕВЯННЫХ ИЗДЕЛИЙ

Датчик предназначен для измерения углов наклона рабочего оборудования относительно гравитационной вертикали. Датчик устанавливается на подвижной части станка, которая осуществляет поворот пилы относительно вертикальной оси на угол от -90 до +90 градусов. При отклонении плоскости крепления датчика по любой из осей относительно гравитационной вертикали, датчик генерирует выходные токи, пропорциональные углу наклона.
