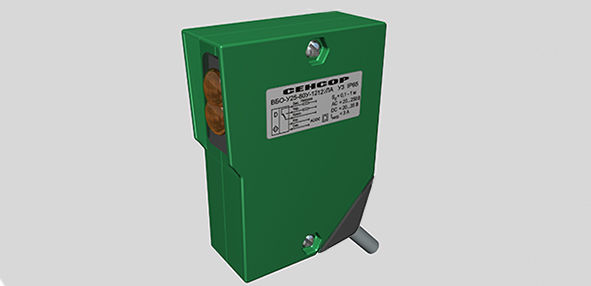

Оптический датчик ВБО-У25-80У-3123-С
Обзор
| Параметр | Значение |
|---|---|
| Условия установки | Прием луча, отраженного от объекта |
| Вид корпуса | Пластмассовый прямоугольный |
| Зона чувствительности (Sd = Smax - Smin) | 0,01 - 0,1 м |
| Способ подключения | Встроенный кабель |
| Частота срабатывания, Гц | 250 |
| Мгновенное срабатывание (без дребезга) | Согласно п. 7.2.1.14 ГОСТ Р 50030.5.2 |
| Посторонняя засветка, Лк | 5000 |
| Схема подключения | NPN выход постоянного тока (3 или 4 вывода) |
| Функция коммутационного элемента | ИЛИ (и НО и НЗ) |
| Наличие индикации и защиты выхода от перегрузок | Есть индикация срабатывания, защита от перегрузок, короткого замыкания и защита от выбросов напряжения |
| Диапазон номинальных напряжений питания | 12 - 24 В постоянного тока |
| Диапазон рабочих напряжений питания | 10 - 30 В постоянного тока |
| Падение напряжения на изделии, В | 2 |
| Номинальный ток нагрузки | 200 мА |
| Минимальный рабочий ток , мА | 0,1 |
| Остаточный ток, мА | 0,01 |
| Собственный ток потребления, мА | 25 |
| Наличие герметизации и класс изоляции корпуса | Класс II согласно ГОСТ Р МЭК 536 |
| Испытательное напряжение изоляции, В | 500 |
| Температура окружающей среды для нормального исполнения, °С | -25…+80 |
| Степень пыле-влагозащиты | IP65 согласно ГОСТ 14254 |
| Влажность окружающего воздуха | < 90% при +20 С |
| Стойкость при испытаниях на влажное тепло циклическое | Согласно Прил. В.8.1.2.5 ГОСТ Р 50030.5.2 |
| Степень загрязнения окружающей среды | Степень 3 согласно п.6.1.3.2 ГОСТ Р 50030.5.1-99 |
| Стойкость к быстрому изменению температуры | Согласно Прил. В.8.1.2.3 ГОСТ Р 50030.5.2-99 |
| Климатическое исполнение серийных изделий | У3 согласно ГОСТ 15150 |
| Вибрационная стойкость | Согласно п. 7.4.2 ГОСТ Р 50030.5.2 |
| Стойкость к механическим ударам | a=50 g, t=10 мс |
| Предельные механические нагрузки на встроенный кабель | Согласно Прил. С.8.1 ГОСТ Р 50030.5.2 |
| Устойчивость к воздействию электромагнитных полей при 80-1000 МГц, В/м | 3 |
| Устойчивость к импульсным помехам, кВ | 1 |
| Устойчивость к электростатическим разрядам, кВ | 4 |
| Допустимое излучение, мкВ/м | Согласно п. 7.2.7 ГОСТ Р 50030.5.2 |
| Максимальная величина пульсаций напряжения постоянного тока, В | 2 |
| Устойчивость к кондуктивным помехам | 5 класс мест размещения техничеческих средств |
| Категория применения коммутационного элемента | DC-13 |
| Условия механической установки в демпфирующем материале | Согласно Прил. А ГОСТ Р 50030.5.2 |
