Переключатель бесконтактный торцевой типа БТП101-24УЗ-24В

Переключатели БТП предназначены для коммутации цепей управления посредством реле или бесконтактных логических элементов, которая осуществляется под воздействием управляющего элемента из конструкционной стали или контролируемой детали из ферромагнитного материала без непосредственного контакта с ними.

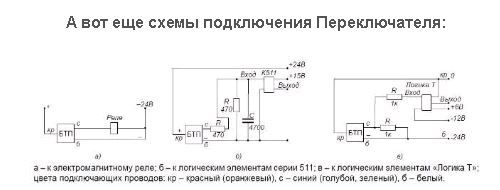

Схема включения переключателей совместно с электромагнитным реле

Прим.: б - белый провод, с (г) - синий (голубой) провод, кр (кор) - красный (коричневый) провод.
Структура условного обозначения БТП ХХХ-24-ХХ3:
БТП - бесконтактный торцевой переключатель;
Х - номер разработки (1; 2; 3; 4);
Х - номер габарита (0; 1; 2);
Х - номер исполнения (1; 2; 3; 4);
24 - номинальное напряжение, В;
Х - номер модификации (01; 04);
Х3 - климатическое исполнение (У, Т) и категория размещения по ГОСТ 15150-69.

Конструкция и принцип действия

Элементы переключателя (полупроводниковые приборы, резисторы и конденсаторы) смонтированы на стеклотекстолитовой плате с односторонним печатным монтажом. На торце платы установлена открытая ферритовая чашка с катушками индуктивности (чувствительный элемент переключателя). Внутренняя полость переключателей залита эпоксидным компаундом.

Для подсоединения переключателей к нагрузке и источнику питания выведены три провода:

«+» - красного (коричневого),
«Н» - синего (голубого),
«−» - белого цвета.
Блок-схема переключателя включает в себя генератор высокочастотных колебаний, переключающий элемент (триггер) и усилитель. Переключатели работают по принципу управляемого генератора, коммутация происходит при приближении к чувствительному элементу контролируемой детали или управляющего элемента из конструкционной стали. Срабатывание переключателя происходит при приближении управляющего элемента как в осевом, так и в радиальном направлениях. Схемы переключателей включают в себя защиту от неправильной полярности питающего напряжения и от перенапряжений при отключении индуктивной нагрузки.

Технические данные БТП:
Температура окружающего воздуха от минус 25 до плюс 70°C;
Рабочее положение в пространстве - любое;
Номинальное напряжение - 24 В;
Максимальное расстояние воздействия 7±0,7 мм;
Коммутационная операция: замыкание - БТП 101-24 и БТП 211-24-04, размыкание - БТП 101-24, БТП 103-24, БТП 104-24, БТП211-24, БТП 211-24-01, БТП 212-24, БТП 213-24, БТП 301-24 и БТП 421-24;
Номинальные размеры управляющего элемента или контролируемой детали - 24 мм×24 мм;

Длина резьбы 70 мм
