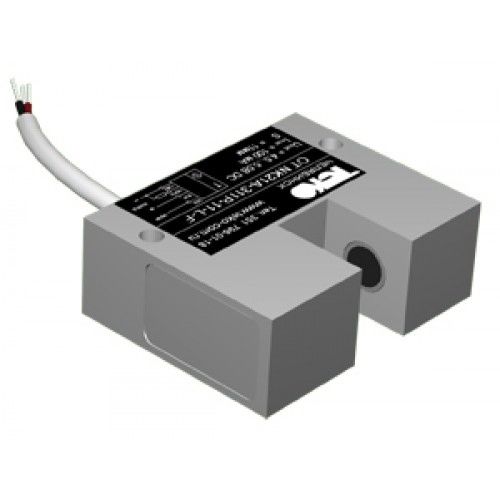

Щелевой оптический датчик OT NK21A-311P-11-LZ-F
Обзор
Преобразователь OT OT NK21A-311P-11-LZ-F предназначен для преобразования прерываний светового потока датчика секторами вращающегося диска в перепады напряжения на нагрузке датчика.
Применяется в машиностроении и других отраслях для контроля частоты вращения валов машин и механизмов.
OT NK21A-311P-11-LZ-F имеет излучатель и приемник, встроенные в корпус и расположенные друг напротив друга. Контролируемый объект прерывает оптическое излучение инфракрасного спектра и вызывает изменение выходного сигнала датчика.
- ХАРАКТЕРИСТИКИ
| Размер корпуса(мм) | 51х18х40 | |
| Зона чувствительности/ Размер щели | 11 мм | |
| Диапазон рабочих напряжений, Uраб. | 4,5...5,5 В DC | |
| Номинальный рабочий ток, Ie | ≤80 мА | |
| Сопротивление нагрузки | 5 кОм | |
| Выходное напряжение при прерывании луча | ≥2,4 В | |
| Выходное напряжение при отсутствии прерывания луча | ≤0,4 В | |
| Потребляемая мощность, не более | 0,5 Вт | |
| Допустимая освещенность окружающей среды | 5000 Люкс | |
| Частота циклов оперирования, f | 20 кГц | |
| Световая индикация | Есть | |
| Защита от короткого замыкания | Есть | |
| Диапазон рабочих температур | -25°С...+75°С | |
| Материал корпуса | Д16Т | |
| Присоединение / Подключение | Кабель 3х0,34 кв. мм | |
| Степень защиты по ГОСТ 14254-96 | IP67 | |
| Кол-во проводов | 3 | |
| Спектр излучения | инфракрасный | |
| Тип выключателя | Датчик для контроля частоты вращения | |
| Тип корпуса | Щелевой | |
| Присоединение | Кабель | |
| Регулировка чувствительности | без регулировки | |
| Тип контакта / Структура выхода | PNP Замыкающий |
