СППУ - Система Позиционного Программного Управления приводами ЛИР-981
Контроллер движения ЛИР-981 входит в Систему Позиционного Программного Управления приводами и предназначен для управления приводами подач, скорость движения которых определяется частотой импульсов поданным на вход задания скорости. Контроллер принимает команды на перемещение от пульта оператора и отрабатывает их по своему алгоритму, управляя скоростью привода. ЛИР-981 может контролировать две оси, управление которыми осуществляется поочередно. Позиционирование в заданную координату происходит посредством четырех зон торможения. Ширина зон программируется с пульта оператора при настройке системы.
ЛИР-981 имеет 4 импульсных выхода и 4 дискретных входа. Их удобно использовать для задач управления приводом. Для сигнализации о текущем состоянии, у каждого дискретного входа установлены светодиодные индикаторы зелёного цвета. Входы и выходы гальванически изолированы от электрических цепей контроллера. Количество дискретных входов/выходов может быть увеличено за счет подключения контроллеров ЛИР-987.

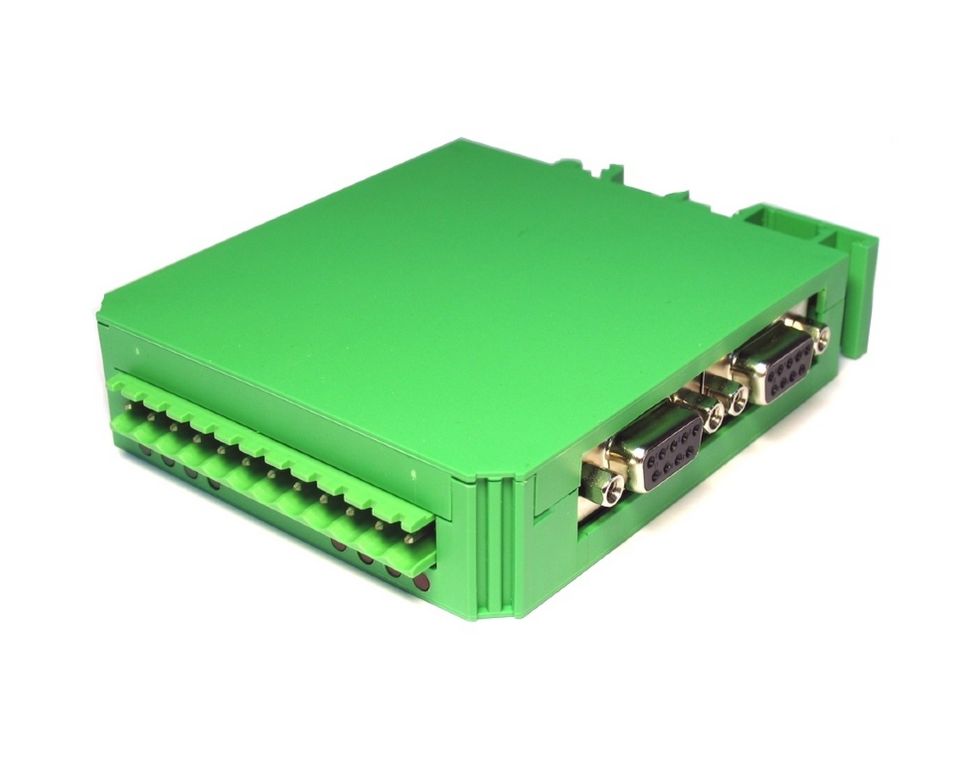

ЛИР-981 Изготавливается в малогабаритном пластмассовом корпусе с креплением, предназначенным для установки модуля на DIN-рельс. Для подключения внешних проводов используются разъемные колодки с винтовыми зажимами. Преобразователи перемещений подключаются к двум разъемам D-SUB DB9F (розетка).Текущий статус: Серийный выпуск
| Степень защиты от внешних воздействий | IP20 | |
| Габаритные размеры (высота х ширина х глубина), мм | 86 х 23 х 116 | |
| Масса, кг, не более | 0,2 | |
| Количество входов для подключения преобразователей перемещений | 2 | |
| Тип подключаемых преобразователей перемещений | линейный/угловой; инкрементный/абсолютный | |
| Максимальная частота сигнала от измерительных датчиков, МГц | 2 | |
| Количество дискретных входов | 4 | |
| Количество дискретных выходов | 0 | |
| Количество контролируемых осей | 2 | |
| Количество импульсных выходов | 4 | |
| Максимальная частота имульсных выходов | 200кГц | |
| Напряжение питания модуля | 5,0 ± 10% | |
| Напряжение питания канала связи | 5,0 ± 10% | |
| Потребляемая мощность, Вт, не более | 2 |
Габаритные чертежи
ЛИР-981 - XX1
| Тип датчиков обратной связи | XX1 | ДИ - подключение двух инкрементных датчиков ДА - подключение двух абсолютных датчиков |
*ВНИМАНИЕ: Для одновременного управления двумя осями необходимо чтобы эти оси были подключены к одному контроллеру движения и в коде заказа пульта оператора ЛИР-581 присутствовала позиция 2D .
Пример заказа:
ЛИР-981-ДИ ; контроллер управления движением с двумя входами для подключения инкрементных датчиков, 4 дискретных входа для управления приводами с импульсным заданием скорости.
ЛИР-981-ДА ; контроллер управления движением с двумя входами для подключения абсолютных датчиков, 4 дискретных входа для управления приводами с импульсным заданием скорости.
