Датчик TT Z12B-N-80
Обзор
Датчик TT Z12B-N-80 предназначен для формирования электрического сигнала при превышении предельного значения температуры подшипника
Датчики монтируются непосредственно в месте установки подшипника, температуру которого необходимо контролировать. При нагреве выключателя до заданной температуры происходит изменение состояния (увеличение потребления тока). После остывания ниже заданного порога (гистерезис характеристики) датчик возвращается в исходное состояние. Пороги включения \ выключения датчика устанавливаются при изготовлении и могут быть выбраны из диапазона от -40°С до +120°С в зависимости от типа датчика.
Характеристики

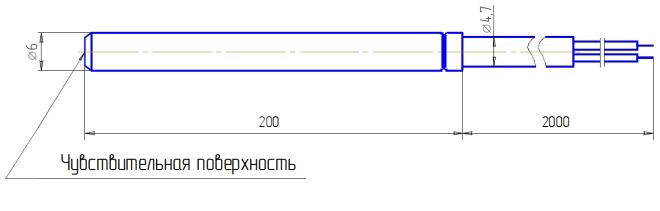

| Габариты устройства, мм | ?6x200 |
| Напряжение питания, Uраб. | 8,2 В |
| Диапазон рабочих напряжений, Uраб. | 7,7...9 В |
| Коэффициент пульсаций питающего напряжения | <=10% |
| Выходной ток при температуре выше порога включения, Iвкл. | (2,1…5,5) мА |
| Выходной ток при температуре ниже порога выключения, Iвыкл. | (0,6…1,1) мА |
| Входное сопротивление согласующего усилителя | 500…1000 Ом |
| Номинальное входное сопротивление согласующего усилителя | 1000 Ом |
| Добавочное сопротивление между выключателем и усилителем | 0…50 Ом |
| Номинальное значение порога переключения | 80°С |
| Точность установки порога | +/-1°С в диапазоне 0°С...+85°С +/-2С в остальном диапазоне рабочих температур |
| Гистерезис характеристики | 10°С |
| Диапазон рабочих температур | -40°С...+125°С |
| Материал корпуса | ЛС59-1 |
| Присоединение | Кабель 2х0,34, L=2м |
| Степень защиты по ГОСТ 14254-96 | IP67 |
| Параметры искробезопасной цепи | Ui <=20 В, Ii <=51,8 мА, Pi <=166,6 мВт, Сi <=0,094 мкФ, Li <=0,2 мГн |
