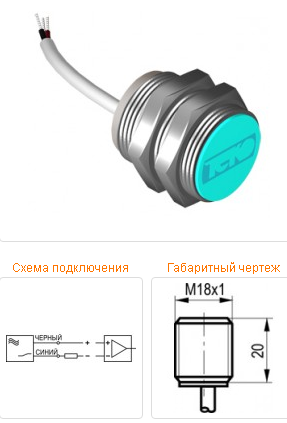

Взрывозащищенный (взрывобезопасный) датчик ISB BS4A-5S-N-25
Датчик индуктивный бесконтактный особовзрывобезопасный ISB BS4A-5S-N-25 предназначен:
- для преобразования бесконтактного воздействия объекта в электрический сигнал для управления исполнительным устройством;
- для применения в качестве элементов автоматизированных систем управления технологическими процессами;
Датчик относится к особовзрывобезопасному электрооборудованию, имеет маркировку взрывозащиты 1Ex ia ma IIC T6 Gb X, должен подключаться к сертифицированной электрической цепи уровня “ia” для взрывоопасных смесей группы IIC и может применяться во взрывоопасных зонах в соответствии с требованиями главы 7.3 “Правил устройства электроустановок” и ГОСТ 51330.13-99 “Электрооборудование взрывозащищенное. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок)”.
Размер корпуса, мм | M18x1x20 | |
Номинальный зазор, мм | 5 мм | |
Корпус | M18x1 | |
Рабочий зазор, мм | 0...4 мм | |
Способ установки в металл | Встраиваемый | |
Диапазон рабочих напряжений, Uраб. | 7,7...9 В DC | |
Номинальное напряжение питания, Uном. | 8,2 В | |
Частота переключения, Fmax | ≤600 Гц | |
Присоединение / Подключение | Кабель 2х0,34 кв. мм | |
Материал корпуса | Д16Т | |
Степень защиты по ГОСТ 14254-96 | IP67 | |
Входное сопротивление согласующего усилителя | 500...1000 Ом | |
Выходная функция | размыкающий контакт | |
Выходной ток на включение | ≥1,8 мА | |
Выходной ток на отключение | ≤1,5 мА | |
Выходной ток с демпфированным генератором | 0,1...1,0 мА | |
Выходной ток с недемпфированным генератором | 2,2...6,0 мА | |
Гистерезис | ≤15% | |
Добавочное сопротивление между выключателем и усилителем | 0...50 Ом | |
Кол-во проводов | 2 | |
Номинальное входное сопротивление согласующего усилителя (1) | 1000 Ом | |
Присоединение | Кабель | |
Пульсация питающих напряжений | ≤10% | |
Диапазон рабочих температур | -25°С...+75°С | |
Специальное исполнение | Взрывобезопасное исполнение | |
Схема подключения | 2х проводный | |
Тип датчика | Индуктивный |
