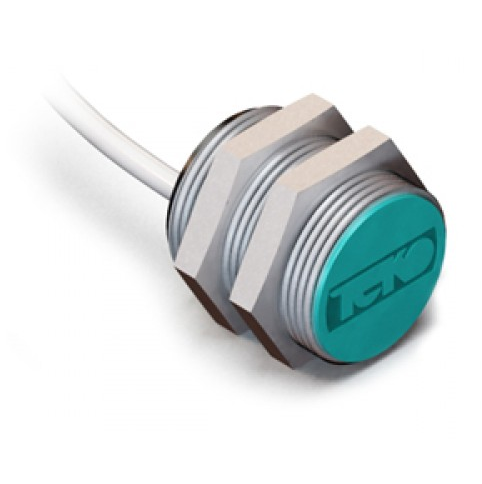

Взрывозащищенный (взрывобезопасный) датчик ISB BS4S-5-N
Датчик индуктивный бесконтактный особовзрывобезопасный ISB BS4S-5-N предназначен:
- для преобразования бесконтактного воздействия объекта в электрический сигнал для управления исполнительным устройством;
- для применения в качестве элементов автоматизированных систем управления технологическими процессами;
Датчик относится к особовзрывобезопасному электрооборудованию, имеет маркировку взрывозащиты 1Ex ia ma IIC T6 Gb X, должен подключаться к сертифицированной электрической цепи уровня “ia” для взрывоопасных смесей группы IIC и может применяться во взрывоопасных зонах в соответствии с требованиями главы 7.3 “Правил устройства электроустановок” и ГОСТ 51330.13-99 “Электрооборудование взрывозащищенное. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок)”.
| Размер корпуса, мм | M18x1x20 | |
| Номинальный зазор, мм | 5 мм | |
| Корпус | M18x1 | |
| Рабочий зазор, мм | 0...4 мм | |
| Способ установки в металл | Встраиваемый | |
| Диапазон рабочих напряжений, Uраб. | 7,7...9 В DC | |
| Номинальное напряжение питания, Uном. | 8,2 В DC | |
| Частота переключения, Fmax | 600 Гц | |
| Присоединение / Подключение | Кабель 2x0,34 кв.мм | |
| Материал корпуса | Сталь 12Х18Н10Т |
|
| Степень защиты по ГОСТ 14254-96 | IP67 | |
| Входное сопротивление согласующего усилителя | 500...1000 Ом | |
| Выходная функция | размыкающий контакт | |
| Выходной ток на включение | ≥1,8 мА | |
| Выходной ток на отключение | ≤1,5 мА | |
| Выходной ток с демпфированным генератором | 0,1...1,0 мА | |
| Выходной ток с недемпфированным генератором | 2,2...6,0 мА | |
| Выходной ток с полностью демпфированным генератором | ≤1,0 мА | |
| Выходной ток с полностью недемпфированным генератором | ≥2,2 мА | |
| Гистерезис | ≤15% | |
| Добавочное сопротивление между выключателем и усилителем | 0...50 Ом | |
| Кол-во проводов | 2 | |
| Номинальное входное сопротивление согласующего усилителя (1) | 1000 Ом | |
| Присоединение | Кабель | |
| Пульсация питающих напряжений | ≤10% | |
| Диапазон рабочих температур | -25°C...+75°C | |
| Собственная емкость выключателя | ≤30 нФ | |
| Специальное исполнение | Взрывобезопасное исполнение | |
| Схема подключения | 2х проводный | |
| Тип датчика | Индуктивный |
